Opis

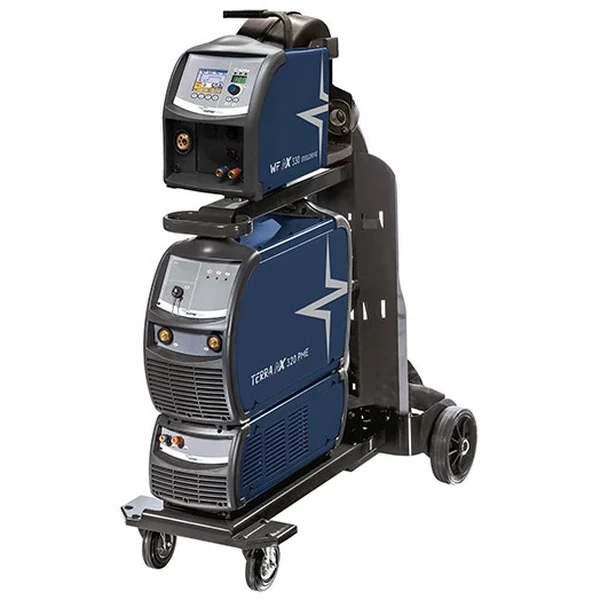

Böhler TERRA NX 320 PME to trójfazowe źródło do spawania MIG/MAG z pulsem, elektrodą otuloną MMA i dodatkowo TIG DC metodą Lift, z prądem maksymalnym 320 A. Podajnik WF NX 330 SteelDrive jest oddzielony od źródła i połączony wiązką kabli - w tym PME różni się od PMC z tej samej rodziny TERRA NX, gdzie podajnik siedzi w jednej obudowie ze źródłem. Najmniejszy prądowo model w trójce 320/400/500 PME - jedynej w rodzinie TERRA NX PMC/PME sięgającej aż do 500 A. Zasilanie 3 x 400 V ±15%, waga samego źródła 20.2 kg. Wersja SteelDrive: podajnik dostarczany jest z oprogramowaniem Master SW AllWeld. Egzemplarz w wersji gazowej, z uchwytem chłodzonym powietrzem.
Skład zestawu
- Źródło Böhler Welding TERRA NX 320 PME (55.13.012) - pulsacyjny półautomat spawalniczy MIG/MAG 320 A, 3×400 V, osobny podajnik z LCD 3,5"
- Master Software AllWeld - pakiet oprogramowania producenta (biblioteki programów Böhler Arc i Universal Arc) w komplecie ze źródłem
- Podajnik drutu WF NX 330 SteelDrive (71.01.078) - SL 4R-4T (4 rolki napędzane), 120 W, 0,5-22 m/min, szpule Ø 200/300 mm
- Wiązka pośrednia chłodzona gazem 70 mm² - 4 m (71.06.331) - połączenie źródło-podajnik
- Wózek transportowy GT 400 WF (71.03.078) - 1000x580x960 mm, miejsce na butlę gazową
- Uchwyt spawalniczy MIG/MAG MT 350 G U/D 4 m (81.05.038) - chłodzony gazem, 310 A przy 60% (Ar/CO2) / 330 A przy 60% (CO2), druty 0,8-1,6 mm
- Kabel masowy 50 mm² - 4 m (71.05.013) - z zaciskiem masowym
Zestaw jest kompletowany, uruchamiany i testowany przed wysyłką.
Co wyróżnia ten model
Pulsowe źródło 320 A z osobnym podajnikiem WF NX 330 SteelDrive w wersji gazowej: uchwyt MT 350 G U/D, wózek GT 400 WF, bez chłodnicy. Tańszy wariant dla stanowiska ze stalą i krótszymi spoinami; przy ciągłej pracy powyżej 260 A lepszy jest zestaw wodny.
Dane techniczne
| Metoda spawania | MIG/MAG, MIG/MAG z pulsem, MMA, TIG DC Lift |
|---|---|
| Prąd maksymalny | 320 A |
| Zakres regulacji prądu | 3-320 A |
| Cykl pracy | przy 40°C: 50% - 320 A, 60% - 310 A, 100% - 260 A | przy 25°C: 90% - 320 A, 100% - 310 A |
| Wartość ograniczająca zestaw | 310 A przy 60% i 40°C: tyle samo daje źródło i uchwyt MT 350 G U/D w mieszance Ar/CO2 (broszura uchwytów MIG/MAG voestalpine Böhler Welding, rewizja 254/2024/EN/GL); w CO2 uchwyt ma 330 A, więc tam ogranicza źródło. Dla podajnika WF NX 330 SteelDrive, wiązki pośredniej 70 mm² i kabla masowego 50 mm² producent nie podaje własnego prądu dopuszczalnego. |
| Zasilanie | 3 x 400 V ±15% |
| Prąd pobierany I1max | 23,2 A wg karty danych TERRA NX 320 PME (EN 00) |
| Zabezpieczenie zwłoczne | 25 A wg karty danych TERRA NX 320 PME (EN 00) |
| Moc przyłączeniowa | 16,2 kVA wg karty danych TERRA NX 320 PME (EN 00) |
| Chłodzenie | gazowe (uchwyt chłodzony powietrzem) |
| Średnice drutu | drut pełny (stal): 1,0-1,2 mm (opz 0,6-1,6); drut proszkowy: 0,9-1,6 mm; drut aluminiowy: 0,8-1,6 mm |
| Klasa ochrony | IP23S |
| Waga źródła | 20,2 kg |
| Wymiary źródła | 620x240x460 mm |
| Symbol katalogowy | BOH-5513012-G |
| Producent | voestalpine Böhler Welding |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: MIG/MAG manualne, MIG/MAG synergiczne, MIG/MAG pulsacyjne, MIG/MAG z podwójnym pulsem, procesy specjalne MIG/MAG; TIG manualne; MMA manualne, MMA synergiczne.
- 4 procesy własne Böhler Welding: ArcDrive, RapiDeep, PulsDrive, QuickPulse: ArcDrive to stabilny, reaktywny łuk z małym rozpryskiem, RapiDeep daje głębsze wtopienie i do 50% wyższą prędkość, PulsDrive to cyfrowy puls prawie bez rozprysku, a QuickPulse łączy skoncentrowany łuk z pulsem przy małej strefie wpływu ciepła.
- Podwójny puls (MIG z podwójną pulsacją): Regulowana częstotliwość 0,1-5 Hz, amplituda i napięcie drugorzędne dają łuskę jak po TIG i lepszą kontrolę jeziorka na aluminium i nierdzewce.
- Do 600 programów Böhler Arc / Universal Arc: Krzywe synergiczne dopasowane do spoiw Böhler Welding: wybierasz materiał, gaz i średnicę drutu, a źródło dobiera resztę parametrów.
- Master Software MS Terra NX PMC/PME: Pakiet programów zainstalowany fabrycznie, rozszerzany o kolejne pakiety Böhler Arc (stal, nierdzewka, aluminium, napawanie) przez myNX.
- Funkcje MIG: 2T/4T, Bilevel, wypełnianie krateru, spawanie punktowe i przerywane: Bilevel przełącza dwie prędkości podawania spustem uchwytu, crater filler zamyka spoinę bez krateru, a punktowanie z zadanym czasem ułatwia sczepianie blach.
- MMA z synergią elektrody, Hot Start, Arc Force i Antisticking: Wybór typu elektrody ustawia dynamikę łuku, a start i odrywanie elektrody są dopracowane automatycznie.
- TIG DC Lift: Zajarzenie dotykowe bez wysokiej częstotliwości, więc bez zakłóceń elektroniki w pobliżu; pozwala robić proste spoiny TIG tym samym źródłem.
- Limity ochronne i ostrzegawcze (set-up 801): Źródło pilnuje zadanych granic prądu i napięcia i ostrzega lub blokuje spawanie, gdy nastawy wyjdą poza WPS.
- Podajnik WF NX 330 SteelDrive z panelem LCD: 4 rolki, szpula 200/300 mm, 0,5-22 m/min, pełny panel na podajniku: synergie, 240 zadań JOB, Bilevel i crater filler przy stanowisku, nie przy źródle.
- Zestaw gazowy: podajnik WF NX 330 SteelDrive, wiązka 4 m, wózek GT 400 WF, uchwyt MT 350 G U/D, masa 50 mm2: Bez chłodnicy: lżejsze stanowisko z uchwytem chłodzonym powietrzem do krótszych spoin.
Do czego się nadaje
- Spawanie MIG/MAG z pulsem przy prądzie do 320 A, tam gdzie liczy się wydajność i niska ilość rozprysku
- Stanowiska, na których podajnik drutu ma stać bliżej detalu niż źródło zasilania (dłuższa wiązka kabli)
- TIG DC metodą Lift jako dodatkowa metoda na tym samym źródle, bez przezbrajania
- Produkcja, w której spoina podlega odbiorowi: konstrukcje, prefabrykacja, aparatura
Co dostajesz poza urządzeniem
- Dobór urządzenia pod materiał, grubość i wydajność, jeszcze przed zakupem
- Gwarancja producenta po rejestracji w ciągu 30 dni od faktury: 3 lata na źródło, podajnik WF, chłodnicę WU i wózek GT oraz 5 lat na transformatory mocy, dławiki wyjściowe i prostowniki wtórne; do tego certyfikat kalibracji fabrycznej wg EN 60974-1
- Rejestrację gwarancji u producenta robimy za Ciebie, do 30 dni od daty dokumentu zakupu
- Pierwszy rok pakietu obsługi Spawlab gratis. To on utrzymuje rozszerzoną gwarancję
- Szkolenie z obsługi u Ciebie oraz film instruktażowy, do którego wracasz przy każdym nowym pracowniku, bez limitu czasu
- Serwis, części zamienne i naprawy w Polsce, Krotoszyn
- Dostawa na palecie 300 zł netto za maszynę; od szóstej maszyny transport wyceniamy osobno, orientacyjnie od 1000 zł netto
- Po gwarancji: pakiet serwisowy z przeglądami; urządzenie zastępcze w pakiecie Produkcyjnym
