Opis

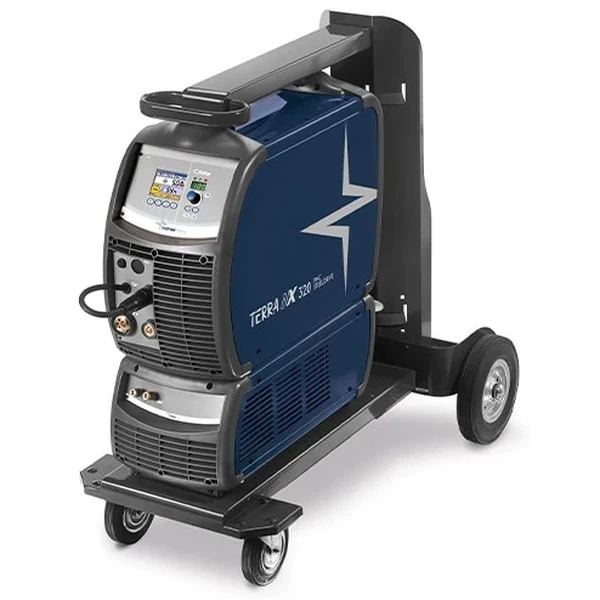

Böhler TERRA NX 320 PMC to trójfazowe źródło do spawania MIG/MAG z pulsem, elektrodą otuloną MMA i dodatkowo TIG DC metodą Lift, z prądem maksymalnym 320 A. Podajnik drutu jest wbudowany w obudowę źródła - w odróżnieniu od PME z tej samej rodziny TERRA NX, gdzie podajnik WF NX 330 stoi osobno. Mniejszy prądowo model w parze 320/400 PMC z zintegrowanym podajnikiem. Zasilanie 3 x 400 V ±15%, waga samego źródła 33.0 kg. Wersja SteelDrive: podajnik dostarczany jest z oprogramowaniem Master SW AllWeld. Egzemplarz w wersji wodnej, z uchwytem chłodzonym cieczą.
Skład zestawu
- Źródło Böhler Welding TERRA NX 320 PMC SteelDrive (55.15.017) - półautomat spawalniczy MIG/MAG z pulsem 320 A, 3×400 V, puls i podwójny puls, LCD 3,5"
- Master Software AllWeld - pakiet oprogramowania producenta (biblioteki programów Böhler Arc i Universal Arc) w komplecie ze źródłem
- Chłodnica WU 430 (71.03.107) - 1,25 kW, zbiornik 5,5 l, zasilanie 1×400 V AC
- Wózek transportowy GT 500 (71.03.081) - 1050x620x1000 mm, miejsce na butlę gazową
- Uchwyt spawalniczy MIG/MAG MT 440 W U/D 4 m (81.05.040) - chłodzony cieczą, 450 A przy 100% (Ar/CO2) / 500 A przy 100% (CO2), druty 0,8-1,6 mm
- Kabel masowy 50 mm² - 4 m (71.05.013) - z zaciskiem masowym
Zestaw jest kompletowany, uruchamiany i testowany przed wysyłką.
Co wyróżnia ten model
Kompaktowa spawarka pulsowa 3-320 A (320 A przy 45%, 240 A przy 100%) z wbudowanym podajnikiem, 33 kg, w wersji wodnej z WU 430, wózkiem GT 500 i uchwytem MT 440 W U/D. Dla warsztatu i produkcji lekkiej, które spawają aluminium i nierdzewkę pulsem dłuższymi spoinami bez osobnego podajnika.
Dane techniczne
| Metoda spawania | MIG/MAG, MIG/MAG z pulsem, MMA, TIG DC Lift |
|---|---|
| Prąd maksymalny | 320 A |
| Zakres regulacji prądu | 3-320 A |
| Cykl pracy | przy 40°C: 45% - 320 A, 60% - 280 A, 100% - 240 A | przy 25°C: 80% - 320 A, 100% - 280 A |
| Zasilanie | 3 x 400 V ±15% |
| Prąd pobierany I1max | 21,4 A (źródło) wg karty danych TERRA NX 320 PMC (EN 00) |
| Zabezpieczenie zwłoczne | 20 A (źródło) wg karty danych TERRA NX 320 PMC (EN 00) |
| Moc przyłączeniowa | 14,8 kVA (źródło) wg karty danych TERRA NX 320 PMC (EN 00) |
| Zasilanie chłodnicy | zasilana ze źródła przez dwa złącza pod klapą w dolnej części źródła, bez osobnego gniazda sieciowego; 1 x 400 V AC, 0,55 A wg instrukcji obsługi WU 430 (REV C) str. 10, 11 i 15 |
| Chłodzenie | cieczą |
| Średnice drutu | drut pełny (stal): 1,0-1,2 mm (opz 0,6-1,6); drut proszkowy: 0,9-1,6 mm; drut aluminiowy: 0,8-1,6 mm |
| Klasa ochrony | IP23S |
| Waga źródła | 33,0 kg |
| Wymiary źródła | 690x290x510 mm |
| Symbol katalogowy | BOH-5515017-W |
| Producent | voestalpine Böhler Welding |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: MIG/MAG manualne, MIG/MAG synergiczne, MIG/MAG pulsacyjne, MIG/MAG z podwójnym pulsem, procesy specjalne MIG/MAG; TIG manualne; MMA manualne, MMA synergiczne.
- 4 procesy własne Böhler Welding: ArcDrive, RapiDeep, PulsDrive, QuickPulse: ArcDrive to stabilny, reaktywny łuk z małym rozpryskiem, RapiDeep daje głębsze wtopienie i do 50% wyższą prędkość, PulsDrive to cyfrowy puls prawie bez rozprysku, a QuickPulse łączy skoncentrowany łuk z pulsem przy małej strefie wpływu ciepła.
- Podwójny puls (MIG z podwójną pulsacją): Regulowana częstotliwość 0,1-5 Hz, amplituda i napięcie drugorzędne dają łuskę jak po TIG i lepszą kontrolę jeziorka na aluminium i nierdzewce.
- Do 600 programów Böhler Arc / Universal Arc: Krzywe synergiczne dopasowane do spoiw Böhler Welding: wybierasz materiał, gaz i średnicę drutu, a źródło dobiera resztę parametrów.
- Master Software MS Terra NX PMC/PME: Pakiet programów zainstalowany fabrycznie, rozszerzany o kolejne pakiety Böhler Arc (stal, nierdzewka, aluminium, napawanie) przez myNX.
- Funkcje MIG: 2T/4T, Bilevel, wypełnianie krateru, spawanie punktowe i przerywane: Bilevel przełącza dwie prędkości podawania spustem uchwytu, crater filler zamyka spoinę bez krateru, a punktowanie z zadanym czasem ułatwia sczepianie blach.
- MMA z synergią elektrody, Hot Start, Arc Force i Antisticking: Wybór typu elektrody ustawia dynamikę łuku, a start i odrywanie elektrody są dopracowane automatycznie.
- TIG DC Lift: Zajarzenie dotykowe bez wysokiej częstotliwości, więc bez zakłóceń elektroniki w pobliżu; pozwala robić proste spoiny TIG tym samym źródłem.
- Wbudowany podajnik 4-rolkowy, szpula 200/300 mm, 0,5-22 m/min: Napęd zaprojektowany przez Böhler Welding prowadzi drut pełny 0,6-1,6 mm, proszkowy 0,9-1,6 mm i aluminiowy 0,8-1,6 mm bez osobnej skrzynki.
- Limity ochronne i ostrzegawcze (set-up 801): Źródło pilnuje zadanych granic prądu i napięcia i ostrzega lub blokuje spawanie, gdy nastawy wyjdą poza WPS.
- Zestaw wodny: chłodnica WU 430, wózek GT 500, uchwyt MT 440 W U/D 4 m, masa 50 mm2: Chłodnica 1,4 kW obsługuje uchwyt chłodzony cieczą na pełnym prądzie, a wózek nosi źródło, chłodnicę i butlę.
Do czego się nadaje
- Spawanie MIG/MAG z pulsem przy prądzie do 320 A, tam gdzie liczy się wydajność i niska ilość rozprysku
- TIG DC metodą Lift oraz MMA na tym samym źródle, bez przezbrajania
- Produkcja, w której spoina podlega odbiorowi: konstrukcje, prefabrykacja, aparatura
- Stanowiska produkcyjne, gdzie podajnik zintegrowany ze źródłem upraszcza przezbrajanie i transport
