Opis

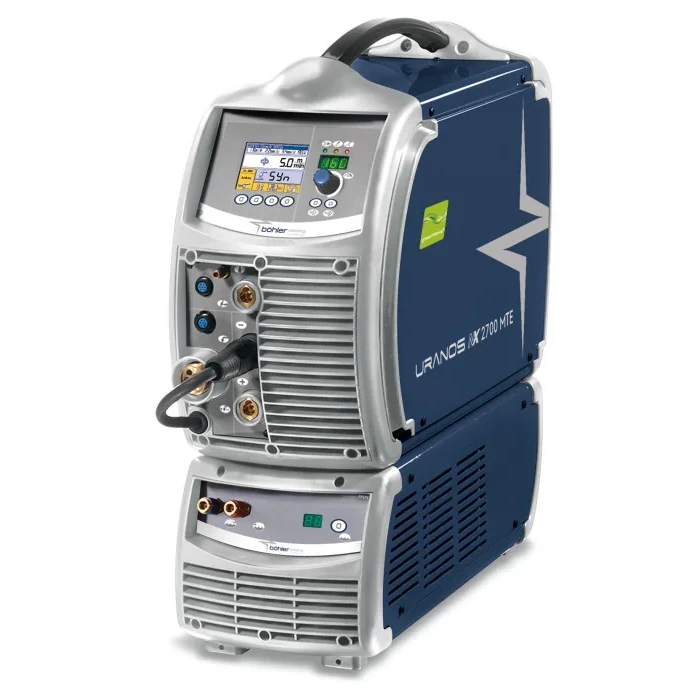

Böhler URANOS NX 2700 MTE to trójfazowe (400/230 V) źródło wieloprocesowe do spawania MIG/MAG z pulsem, elektrodą otuloną MMA oraz TIG DC z zajarzeniem HF lub metodą Lift, z prądem maksymalnym 270 A. Podajnik drutu jest wbudowany w obudowę źródła - w odróżnieniu od GSM z rodziny URANOS, gdzie podajnik WF NX 4000 Smart stoi osobno. Mocniejszy od jednofazowego 2200 MTE i zasilany trójfazowo. Waga 25.0 kg, wymiary 620x270x460 mm. Egzemplarz w wersji wodnej, z uchwytami chłodzonymi cieczą.
Skład zestawu
- Źródło Böhler Welding URANOS NX 2700 MTE (55.06.006) - spawarka wieloprocesowa MIG/MAG puls, TIG DC HF i MMA 270 A, 3×400 V, LCD 3,5"
- Master Software AllWeld - pakiet oprogramowania producenta (biblioteki programów Böhler Arc i Universal Arc) w komplecie ze źródłem
- Chłodnica WU 232 (71.03.074) - 1,0 kW, zbiornik 3,0 l, zasilanie 1×230 V / 1×400 V AC
- Uchwyt spawalniczy MIG/MAG MT 440 W U/D 4 m (81.05.040) - chłodzony cieczą, 450 A przy 100% (Ar/CO2) / 500 A przy 100% (CO2), druty 0,8-1,6 mm
- Uchwyt spawalniczy TIG ST 3000 U/D 4 m (81.32.558) - chłodzony cieczą, 280 A przy 100% (DC) / 220 A przy 100% (AC), elektrody 0,5-4,0 mm
- Kabel masowy 35 mm² - 4 m (71.05.012) - z zaciskiem masowym
Zestaw jest kompletowany, uruchamiany i testowany przed wysyłką.
Co wyróżnia ten model
Trójfazowe źródło wieloprocesowe z wbudowanym podajnikiem: 3-270 A (270 A przy 45%, 230 A przy 100%), 25 kg, 9 procesów własnych MIG/MAG i TIG DC HF, w wersji wodnej z WU 232 i uchwytami MT 440 W oraz ST 3000. Kompaktowa alternatywa dla GSM 3200 bez osobnego podajnika, dla warsztatu i serwisu spawającego stal, nierdzewkę i aluminium.
Dane techniczne
| Metoda spawania | MIG/MAG, MIG/MAG z pulsem, MMA, TIG DC (HF lub Lift) |
|---|---|
| Prąd maksymalny | 270 A |
| Zakres regulacji prądu | 3-270 A |
| Cykl pracy | przy 40°C: 45% - 270 A, 60% - 250 A, 100% - 230 A | przy 25°C: 100% - 270 A |
| Zasilanie | 3 x 400/230 V ±15% |
| Prąd pobierany I1max | 13,1 A przy 400 V i 22,8 A przy 230 V (źródło) wg karty danych URANOS NX 2700 MTE (EN 00) |
| Zabezpieczenie zwłoczne | 16 A przy 400 V i 20 A przy 230 V (źródło) wg karty danych URANOS NX 2700 MTE (EN 00) |
| Moc przyłączeniowa | 9,1 kVA (źródło) wg karty danych URANOS NX 2700 MTE (EN 00) |
| Zasilanie chłodnicy | zasilana ze źródła przez złącze mocy (osobne dla 230 V i dla 400 V) oraz złącze CAN-BUS, bez osobnego gniazda sieciowego; 0,85 A przy 230 V i 0,5 A przy 400 V wg instrukcji obsługi WU 232 (REV C) str. 10, 11 i 15 |
| Chłodzenie | cieczą |
| Średnice drutu | drut pełny (stal): 1,0-1,2 mm (opz 0,6-1,6); drut proszkowy: 0,9-1,6 mm; drut aluminiowy: 0,8-1,6 mm |
| Klasa ochrony | IP23S |
| Waga źródła | 25,0 kg |
| Wymiary źródła | 620x270x460 mm |
| Symbol katalogowy | BOH-5506006-W |
| Producent | voestalpine Böhler Welding |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: MIG/MAG manualne, MIG/MAG synergiczne, MIG/MAG pulsacyjne, MIG/MAG z podwójnym pulsem, procesy specjalne MIG/MAG; TIG manualne, TIG pulsacyjne, sczepianie TIG; MMA manualne, MMA synergiczne.
- 5 procesów własnych Böhler Welding: ArcDrive, RapiDeep, PulsDrive, QuickPulse, CladPulse: ArcDrive to stabilny łuk z małym rozpryskiem, RapiDeep daje głębsze wtopienie i do 50% wyższą prędkość, PulsDrive i QuickPulse to cyfrowy puls prawie bez rozprysku, a CladPulse służy do napawania z minimalnym wymieszaniem.
- Podwójny puls (MIG z podwójną pulsacją): Regulowana częstotliwość 0,1-5 Hz, amplituda i napięcie drugorzędne dają łuskę jak po TIG i lepszą kontrolę jeziorka na aluminium i nierdzewce.
- Do 600 programów Böhler Arc / Universal Arc: Krzywe synergiczne dopasowane do spoiw Böhler Welding: wybierasz materiał, gaz i średnicę drutu, a źródło dobiera resztę parametrów.
- 4 procesy własne TIG DC: DcDrive, DcPulse, FastPulse, EasyArc: DcDrive to cichy, precyzyjny łuk z pewnym zajarzeniem, DcPulse ogranicza naprężenia cieplne, a FastPulse (20-2500 Hz) maksymalnie skupia łuk i według producenta podnosi prędkość spawania o 65-90%.
- Easy Joining i spawanie punktowe TIG: Easy Joining daje zajarzenie z pulsem i automatyczny powrót do nastaw po zadanym czasie, co przyspiesza sczepianie; punktowanie ma powtarzalny czas łuku.
- MMA z synergią elektrody, Hot Start, Arc Force i Antisticking: Wybór typu elektrody ustawia dynamikę łuku, a start i odrywanie elektrody są dopracowane automatycznie.
- Wbudowany podajnik 4-rolkowy, szpula 200/300 mm, 0,5-22 m/min: Napęd zaprojektowany przez Böhler Welding prowadzi drut pełny 0,6-1,6 mm, proszkowy 0,9-1,6 mm i aluminiowy 0,8-1,6 mm bez osobnej skrzynki.
- Kolorowy panel LCD 3,5 cala: Parametry, krzywa synergiczna i odczyty prądu oraz napięcia są na jednym ekranie, a nastawy zmienia się pokrętłem bez zagłębiania się w menu.
- Limity ochronne i ostrzegawcze (set-up 801): Źródło pilnuje zadanych granic prądu i napięcia i ostrzega lub blokuje spawanie, gdy nastawy wyjdą poza WPS.
- Zestaw wodny: chłodnica WU 232, uchwyty MT 440 W U/D i ST 3000 U/D 4 m, masa 35 mm2: Oba uchwyty chłodzone cieczą pracują na pełnym prądzie źródła przez cały cykl.
Do czego się nadaje
- Spawanie MIG/MAG z pulsem stali konstrukcyjnych i nierdzewnych przy prądzie do 270 A
- TIG DC z zajarzeniem HF lub Lift oraz MMA na tym samym źródle, bez przezbrajania
- Stanowiska produkcyjne, gdzie jedno kompaktowe źródło ma obsłużyć kilka metod bez osobnego podajnika
- Produkcja pod normy: EN 1090, konstrukcje nośne, zbiorniki, kolej, energetyka
Co dostajesz poza urządzeniem
- Dobór urządzenia pod materiał, grubość i wydajność, jeszcze przed zakupem
- Gwarancja producenta po rejestracji w ciągu 30 dni od faktury: 3 lata na źródło, podajnik WF, chłodnicę WU i wózek GT oraz 5 lat na transformatory mocy, dławiki wyjściowe i prostowniki wtórne; do tego certyfikat kalibracji fabrycznej wg EN 60974-1
- Rejestrację gwarancji u producenta robimy za Ciebie, do 30 dni od daty dokumentu zakupu
- Pierwszy rok pakietu obsługi Spawlab gratis. To on utrzymuje rozszerzoną gwarancję
- Szkolenie z obsługi u Ciebie oraz film instruktażowy, do którego wracasz przy każdym nowym pracowniku, bez limitu czasu
- Serwis, części zamienne i naprawy w Polsce, Krotoszyn
- Dostawa na palecie 300 zł netto za maszynę; od szóstej maszyny transport wyceniamy osobno, orientacyjnie od 1000 zł netto
- Po gwarancji: pakiet serwisowy z przeglądami; urządzenie zastępcze w pakiecie Produkcyjnym
