Opis
Böhler TERRA NX 400 PMC to trójfazowe źródło do spawania MIG/MAG z pulsem, elektrodą otuloną MMA i dodatkowo TIG DC metodą Lift, z prądem maksymalnym 400 A. Podajnik drutu jest wbudowany w obudowę źródła - w odróżnieniu od PME z tej samej rodziny TERRA NX, gdzie podajnik WF NX 330 stoi osobno. Wersja DualFeeder dokłada drugi, oddzielony podajnik WF NX 330 DualFeeder, więc z jednego źródła można zasilać dwa niezależne podajniki drutu. Odmiana 400 PMC z drugim, oddzielonym podajnikiem WF NX 330 DualFeeder. Zasilanie 3 x 400 V ±15%, waga samego źródła 34.0 kg. Egzemplarz w wersji wodnej, z uchwytem chłodzonym cieczą.

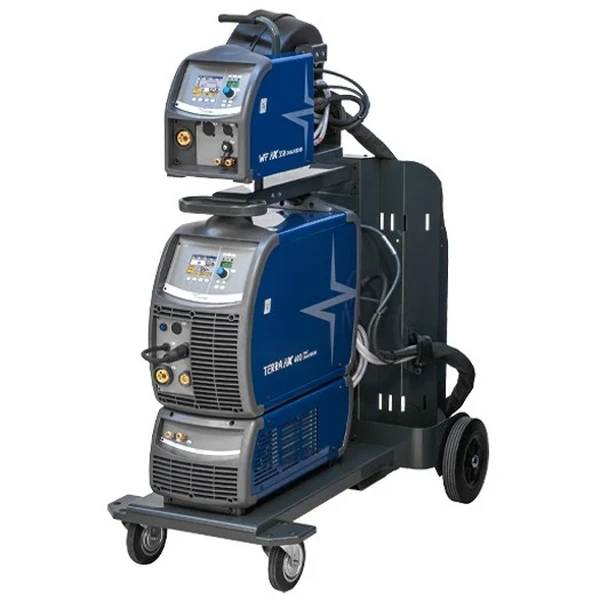

Skład zestawu
- Źródło Böhler Welding TERRA NX 400 PMC DualFeeder (55.15.021) - półautomat spawalniczy MIG/MAG z pulsem 400 A, 3×400 V, dwa podajniki, dwa panele LCD 3,5"
- Master Software AllWeld - pakiet oprogramowania producenta (biblioteki programów Böhler Arc i Universal Arc) w komplecie ze źródłem
- Podajnik drutu WF NX 330 DualFeeder (71.01.118) - SL 4R-4T (4 rolki napędzane), 120 W, 0,5-22 m/min, szpule Ø 200/300 mm
- Wiązka pośrednia chłodzona cieczą 70 mm² - 4 m (71.06.327) - połączenie źródło-podajnik
- Chłodnica WU 430 DualFeeder (71.03.108) - 1,25 kW, zbiornik 5,5 l, zasilanie 1×400 V AC
- Wózek transportowy GT 700 WF (71.03.090) - 1120x770x1080 mm, miejsce na butlę gazową
- Uchwyt spawalniczy MIG/MAG MT 440 W U/D 4 m (81.05.040) - chłodzony cieczą, 450 A przy 100% (Ar/CO2) / 500 A przy 100% (CO2), druty 0,8-1,6 mm
- Kabel masowy 70 mm² - 4 m (71.05.014) - z zaciskiem masowym
Zestaw jest kompletowany, uruchamiany i testowany przed wysyłką.
Co wyróżnia ten model
Wersja 400 PMC z dwoma podajnikami: wbudowanym i zewnętrznym WF NX 330 DualFeeder, każdy z własnym panelem LCD, 400 A przy 40% i 320 A przy 100%, z chłodnicą WU 430 DualFeeder i wózkiem GT 700 WF. Dla zakładu, który chce spawać dwa druty (np. stal i nierdzewkę) z jednej maszyny bez wymiany szpuli.
Dane techniczne
| Metoda spawania | MIG/MAG, MIG/MAG z pulsem, MMA, TIG DC Lift |
|---|---|
| Prąd maksymalny | 400 A |
| Zakres regulacji prądu | 3-400 A |
| Cykl pracy | przy 40°C: 40% - 400 A, 100% - 330 A | przy 25°C: 100% - 400 A |
| Zasilanie | 3 x 400 V ±15% |
| Prąd pobierany I1max | 30,1 A (źródło) wg karty danych TERRA NX 400 PMC (EN 01) |
| Zabezpieczenie zwłoczne | 25 A (źródło) wg karty danych TERRA NX 400 PMC (EN 01) |
| Moc przyłączeniowa | 20,9 kVA (źródło) wg karty danych TERRA NX 400 PMC (EN 01) |
| Zasilanie chłodnicy | zasilana ze źródła przez trzy złącza pod klapą w dolnej części źródła, bez osobnego gniazda sieciowego; 1 x 400 V AC, 0,55 A wg instrukcji obsługi WU 430 DualFeeder (REV A) str. 10, 11 i 15 |
| Chłodzenie | cieczą |
| Średnice drutu | drut pełny (stal): 1,0-1,2 mm (opz 0,6-1,6); drut proszkowy: 0,9-1,6 mm; drut aluminiowy: 0,8-1,6 mm |
| Klasa ochrony | IP23S |
| Waga źródła | 34,0 kg |
| Wymiary źródła | 690x290x510 mm |
| Symbol katalogowy | BOH-5515021-W |
| Producent | voestalpine Böhler Welding |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: MIG/MAG manualne, MIG/MAG synergiczne, MIG/MAG pulsacyjne, MIG/MAG z podwójnym pulsem, procesy specjalne MIG/MAG; TIG manualne; MMA manualne, MMA synergiczne.
- Dwa podajniki z jednego źródła: wbudowany i zewnętrzny WF NX 330 DualFeeder: Dwa druty (np. stal i nierdzewka albo dwie średnice) albo dwa stanowiska bez wymiany szpuli i przezbrajania; każdy podajnik ma własny panel LCD 3,5 cala.
- 4 procesy własne Böhler Welding: ArcDrive, RapiDeep, PulsDrive, QuickPulse: ArcDrive to stabilny, reaktywny łuk z małym rozpryskiem, RapiDeep daje głębsze wtopienie i do 50% wyższą prędkość, PulsDrive to cyfrowy puls prawie bez rozprysku, a QuickPulse łączy skoncentrowany łuk z pulsem przy małej strefie wpływu ciepła.
- Podwójny puls (MIG z podwójną pulsacją): Regulowana częstotliwość 0,1-5 Hz, amplituda i napięcie drugorzędne dają łuskę jak po TIG i lepszą kontrolę jeziorka na aluminium i nierdzewce.
- Do 600 programów Böhler Arc / Universal Arc: Krzywe synergiczne dopasowane do spoiw Böhler Welding: wybierasz materiał, gaz i średnicę drutu, a źródło dobiera resztę parametrów.
- Master Software MS Terra NX PMC/PME: Pakiet programów zainstalowany fabrycznie, rozszerzany o kolejne pakiety Böhler Arc (stal, nierdzewka, aluminium, napawanie) przez myNX.
- Funkcje MIG: 2T/4T, Bilevel, wypełnianie krateru, spawanie punktowe i przerywane: Bilevel przełącza dwie prędkości podawania spustem uchwytu, crater filler zamyka spoinę bez krateru, a punktowanie z zadanym czasem ułatwia sczepianie blach.
- MMA z synergią elektrody, Hot Start, Arc Force i Antisticking: Wybór typu elektrody ustawia dynamikę łuku, a start i odrywanie elektrody są dopracowane automatycznie.
- TIG DC Lift: Zajarzenie dotykowe bez wysokiej częstotliwości, więc bez zakłóceń elektroniki w pobliżu; pozwala robić proste spoiny TIG tym samym źródłem.
- Limity ochronne i ostrzegawcze (set-up 801): Źródło pilnuje zadanych granic prądu i napięcia i ostrzega lub blokuje spawanie, gdy nastawy wyjdą poza WPS.
- Chłodnica WU 430 DualFeeder i wózek GT 700 WF: Chłodnica 1,4 kW z 5,5 l cieczy obsługuje dwa uchwyty chłodzone cieczą, a wózek nosi źródło, podajnik i butlę.
Do czego się nadaje
- Spawanie MIG/MAG z pulsem przy prądzie do 400 A, tam gdzie liczy się wydajność i niska ilość rozprysku
- TIG DC metodą Lift oraz MMA na tym samym źródle, bez przezbrajania
- Produkcja, w której spoina podlega odbiorowi: konstrukcje, prefabrykacja, aparatura
- Stanowiska z dwoma podajnikami drutu zasilanymi z jednego źródła, np. przy zmianie drutu bez wymiany szpuli
Co dostajesz poza urządzeniem
- Dobór urządzenia pod materiał, grubość i wydajność, jeszcze przed zakupem
- Gwarancja producenta po rejestracji w ciągu 30 dni od faktury: 3 lata na źródło, podajnik WF, chłodnicę WU i wózek GT oraz 5 lat na transformatory mocy, dławiki wyjściowe i prostowniki wtórne; do tego certyfikat kalibracji fabrycznej wg EN 60974-1
- Rejestrację gwarancji u producenta robimy za Ciebie, do 30 dni od daty dokumentu zakupu
- Pierwszy rok pakietu obsługi Spawlab gratis. To on utrzymuje rozszerzoną gwarancję
- Szkolenie z obsługi u Ciebie oraz film instruktażowy, do którego wracasz przy każdym nowym pracowniku, bez limitu czasu
- Serwis, części zamienne i naprawy w Polsce, Krotoszyn
- Dostawa na palecie 300 zł netto za maszynę; od szóstej maszyny transport wyceniamy osobno, orientacyjnie od 1000 zł netto
- Po gwarancji: pakiet serwisowy z przeglądami; urządzenie zastępcze w pakiecie Produkcyjnym
