Opis
Böhler TERRA NX 400 MSE SteelDrive to trójfazowe źródło do konwencjonalnego spawania MIG/MAG ze sterowaniem synergicznym, elektrodą otuloną MMA i dodatkowo TIG DC metodą Lift, z prądem maksymalnym 400 A. Tak jak SMC nie ma pulsu MIG/MAG, ale w odróżnieniu od SMC podajnik WF NX 330 jest oddzielony od źródła i połączony wiązką kabli - to konstrukcja pod ciągłą pracę produkcyjną o dużym wolumenie spoin, typową dla produkcji konstrukcji lekkich i ciężkich, budowy statków oraz zakładów przemysłowych. Mniejszy prądowo model w parze 400/500 MSE. Zasilanie 3 x 400 V ±15%, waga samego źródła 22.5 kg. Wersja SteelDrive: podajnik dostarczany jest z oprogramowaniem Master SW AllWeld. Egzemplarz w wersji wodnej, z uchwytem chłodzonym cieczą.

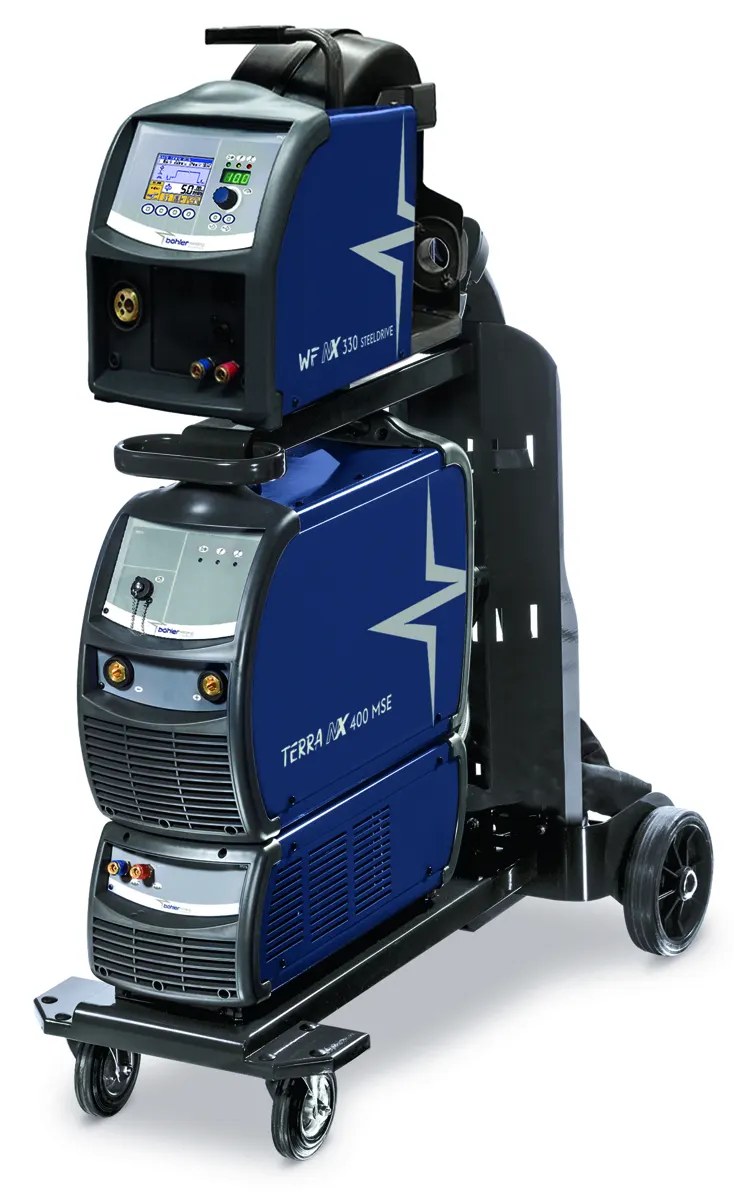

Skład zestawu
- Źródło Böhler Welding TERRA NX 400 MSE (55.13.009) - źródło MIG/MAG 400 A z osobnym podajnikiem, 3×400 V, panel na podajniku WF NX 330
- Master Software AllWeld - pakiet oprogramowania producenta (biblioteki programów Böhler Arc i Universal Arc) w komplecie ze źródłem

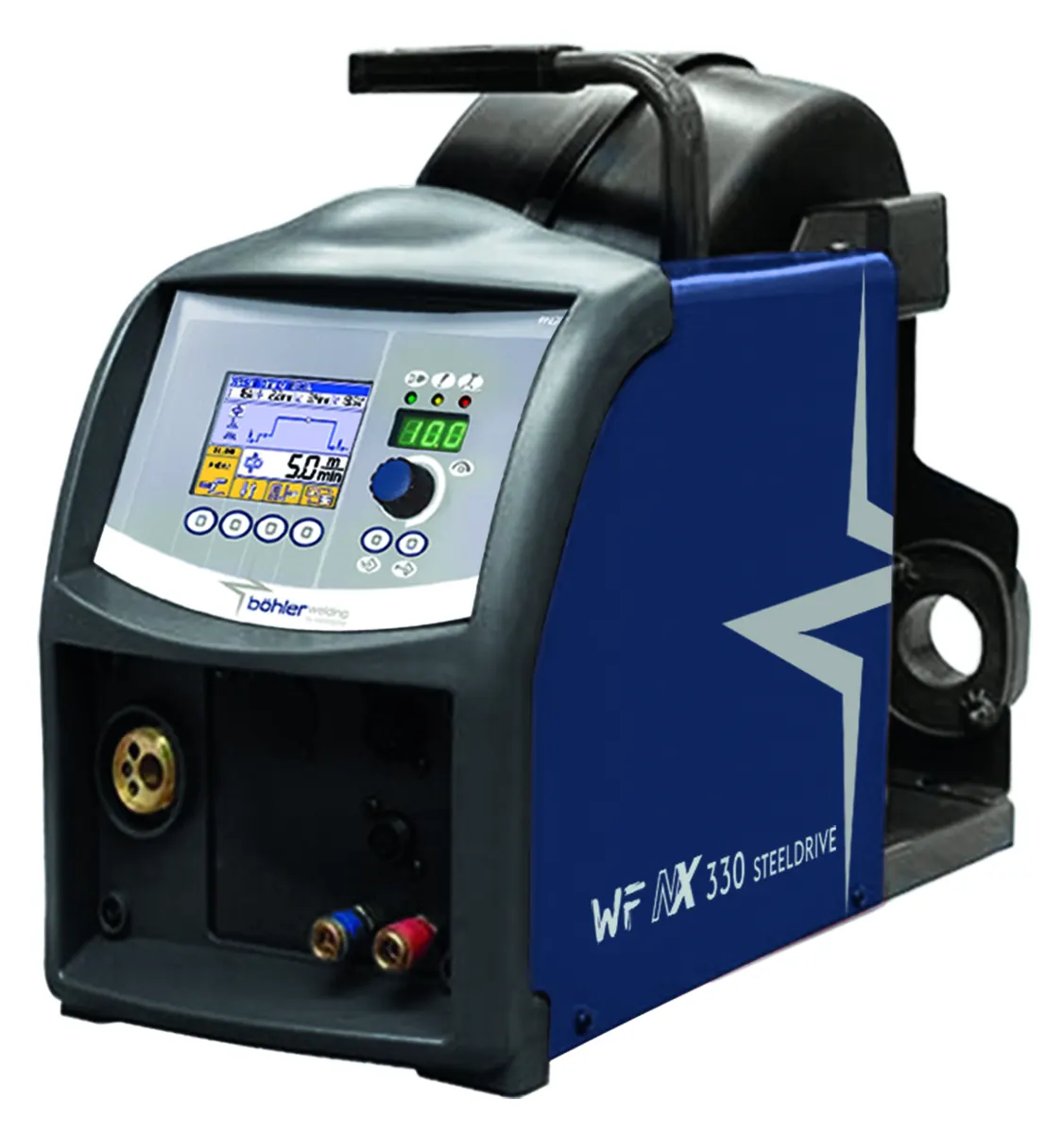

- Podajnik drutu WF NX 330 SteelDrive (71.01.078) - SL 4R-4T (4 rolki napędzane), 120 W, 0,5-22 m/min, szpule Ø 200/300 mm
- Wiązka pośrednia chłodzona cieczą 70 mm² - 4 m (71.06.327) - połączenie źródło-podajnik

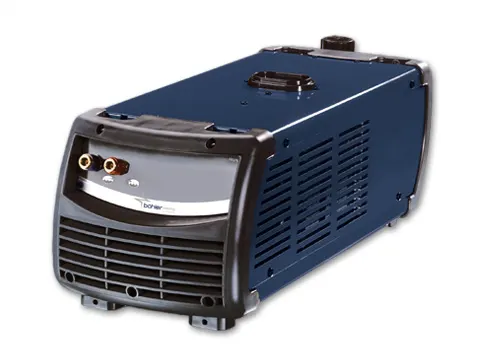

- Chłodnica WU 230 (71.03.071) - 1,0 kW, zbiornik 3,0 l, zasilanie 1×400 V AC
- Wózek transportowy GT 400 WF (71.03.078) - 1000x580x960 mm, miejsce na butlę gazową
- Uchwyt spawalniczy MIG/MAG MT 440 W 4 m (81.05.72826) - chłodzony cieczą, 450 A przy 100% (Ar/CO2) / 500 A przy 100% (CO2), druty 0,8-1,6 mm
- Kabel masowy 70 mm² - 4 m (71.05.014) - z zaciskiem masowym
Zestaw jest kompletowany, uruchamiany i testowany przed wysyłką.
Co wyróżnia ten model
Konwencjonalne źródło MIG/MAG 3-400 A (400 A przy 50%, 340 A przy 100%) o masie tylko 22,5 kg, z podajnikiem WF NX 330 SteelDrive: RapiDeep, 600 programów, 240 zadań JOB i panel LCD na podajniku. Dla produkcji stali z wiązką i podajnikiem przy stanowisku, która chce powtarzalności z JOB bez pulsu.
Dane techniczne
| Metoda spawania | MIG/MAG, MMA, TIG DC Lift |
|---|---|
| Prąd maksymalny | 400 A |
| Zakres regulacji prądu | 3-400 A |
| Cykl pracy | przy 40°C: 50% - 400 A, 60% - 360 A, 100% - 340 A | przy 25°C: 80% - 400 A, 100% - 360 A |
| Zasilanie | 3 x 400 V ±15% |
| Chłodzenie | cieczą |
| Średnice drutu | drut pełny (stal): 1,0-1,2 mm (opz 0,6-1,6); drut proszkowy: 0,9-1,6 mm; drut aluminiowy: 0,8-1,6 mm |
| Klasa ochrony | IP23S |
| Waga źródła | 22,5 kg |
| Wymiary źródła | 620x240x460 mm |
| Symbol katalogowy | BOH-5513009-W-SD |
| Producent | voestalpine Böhler Welding |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: MIG/MAG manualne, MIG/MAG synergiczne, procesy specjalne MIG/MAG; TIG manualne; MMA manualne, MMA synergiczne.
- 2 procesy własne Böhler Welding: ArcDrive i RapiDeep (wersja SteelDrive): ArcDrive to stabilny, reaktywny łuk z małym rozpryskiem, a RapiDeep daje skoncentrowany łuk, głębsze wtopienie i do 50% wyższą prędkość spawania stali.
- Do 600 programów Böhler Arc / Universal Arc: Krzywe synergiczne dopasowane do spoiw Böhler Welding: wybierasz materiał, gaz i średnicę drutu, a źródło dobiera resztę parametrów.
- Master Software MS Terra NX SMC/MSE (SteelDrive): Pakiet programów zainstalowany fabrycznie, rozszerzany o kolejne pakiety Böhler Arc przez myNX.
- Funkcje MIG: 2T/4T, Bilevel, wypełnianie krateru, spawanie punktowe i przerywane: Bilevel przełącza dwie prędkości podawania spustem uchwytu, crater filler zamyka spoinę bez krateru, a punktowanie z zadanym czasem ułatwia sczepianie blach.
- Pamięć 240 zadań JOB z opisem: Nastawy pod konkretną spoinę zapisuje się z nazwą i wywołuje jednym przyciskiem, co daje powtarzalność między zmianami.
- MMA z synergią elektrody, Hot Start, Arc Force i Antisticking: Wybór typu elektrody ustawia dynamikę łuku, a start i odrywanie elektrody są dopracowane automatycznie.
- TIG DC Lift: Zajarzenie dotykowe bez wysokiej częstotliwości, więc bez zakłóceń elektroniki w pobliżu; pozwala robić proste spoiny TIG tym samym źródłem.
- Limity ochronne i ostrzegawcze (set-up 801): Źródło pilnuje zadanych granic prądu i napięcia i ostrzega lub blokuje spawanie, gdy nastawy wyjdą poza WPS.

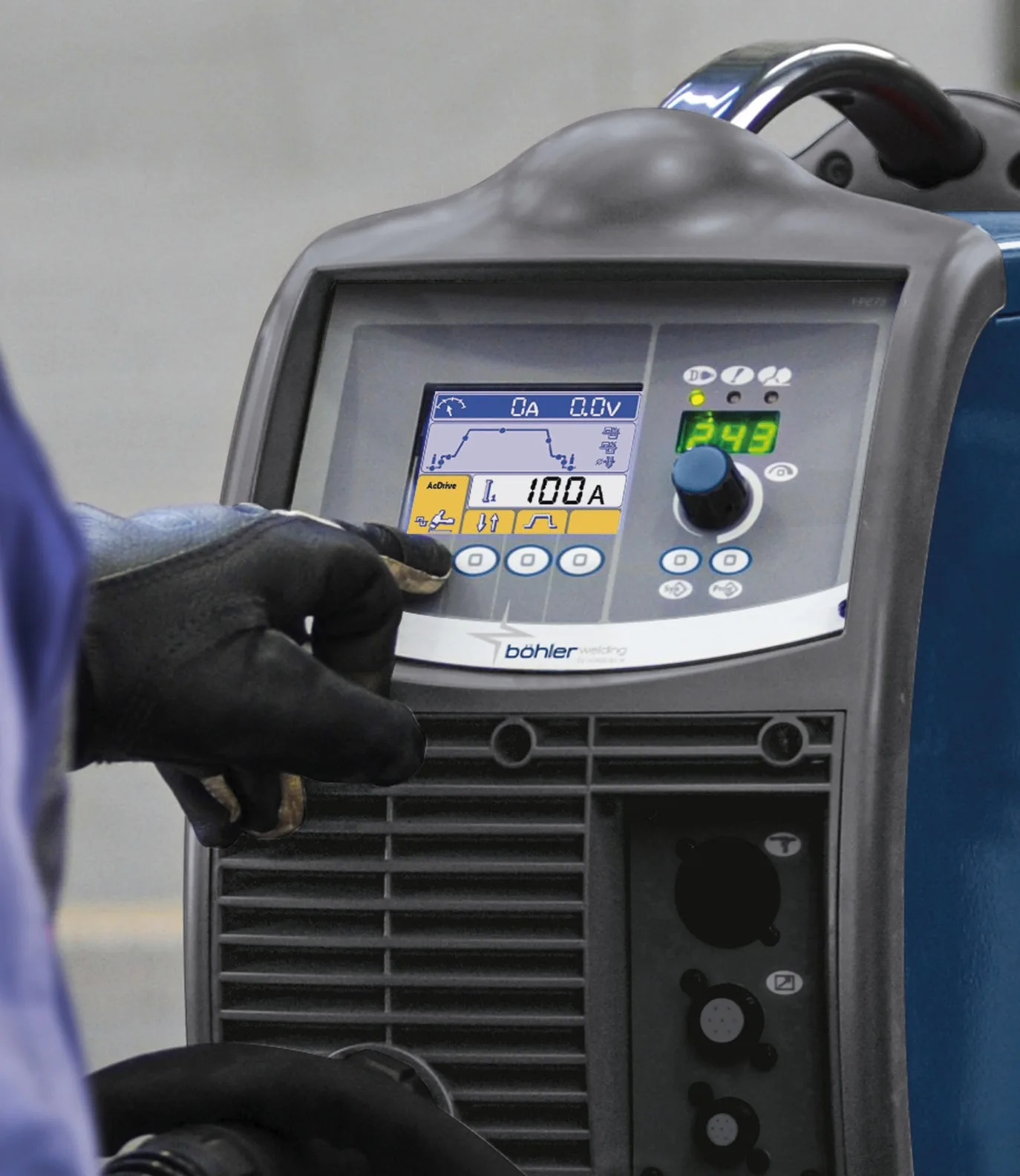

- Podajnik WF NX 330 SteelDrive z panelem LCD: 4 rolki, szpula 200/300 mm, 0,5-22 m/min, pełny panel na podajniku: synergie, 240 zadań JOB, Bilevel i crater filler przy stanowisku, nie przy źródle.
- Zestaw wodny: wiązka 4 m, chłodnica WU 230, wózek GT 400 WF, uchwyt MT 440 W 4 m, masa 70 mm2: Chłodnica obsługuje uchwyt chłodzony cieczą na pełnym prądzie, a wózek nosi źródło, podajnik i butlę.
Do czego się nadaje
- Ciągła praca produkcyjna o dużym wolumenie spoin MIG/MAG przy prądzie do 400 A: konstrukcje lekkie i ciężkie, budowa statków, zakłady przemysłowe
- TIG DC metodą Lift oraz MMA na tym samym źródle, bez przezbrajania
- Stanowiska, na których podajnik drutu ma stać bliżej detalu niż źródło zasilania (dłuższa wiązka kabli)
- Warsztaty mechaniczne z powtarzalną, wysokowydajną produkcją spawalniczą
