Opis
Böhler TERRA NX 400 MSE Smart to trójfazowe źródło do konwencjonalnego spawania MIG/MAG ze sterowaniem synergicznym, elektrodą otuloną MMA i dodatkowo TIG DC metodą Lift, z prądem maksymalnym 400 A. Tak jak SMC nie ma pulsu MIG/MAG, ale w odróżnieniu od SMC podajnik WF NX 330 jest oddzielony od źródła i połączony wiązką kabli - to konstrukcja pod ciągłą pracę produkcyjną o dużym wolumenie spoin, typową dla produkcji konstrukcji lekkich i ciężkich, budowy statków oraz zakładów przemysłowych. Mniejszy prądowo model w parze 400/500 MSE. Zasilanie 3 x 400 V ±15%, waga samego źródła 22.5 kg. Egzemplarz w wersji wodnej, z uchwytem chłodzonym cieczą.

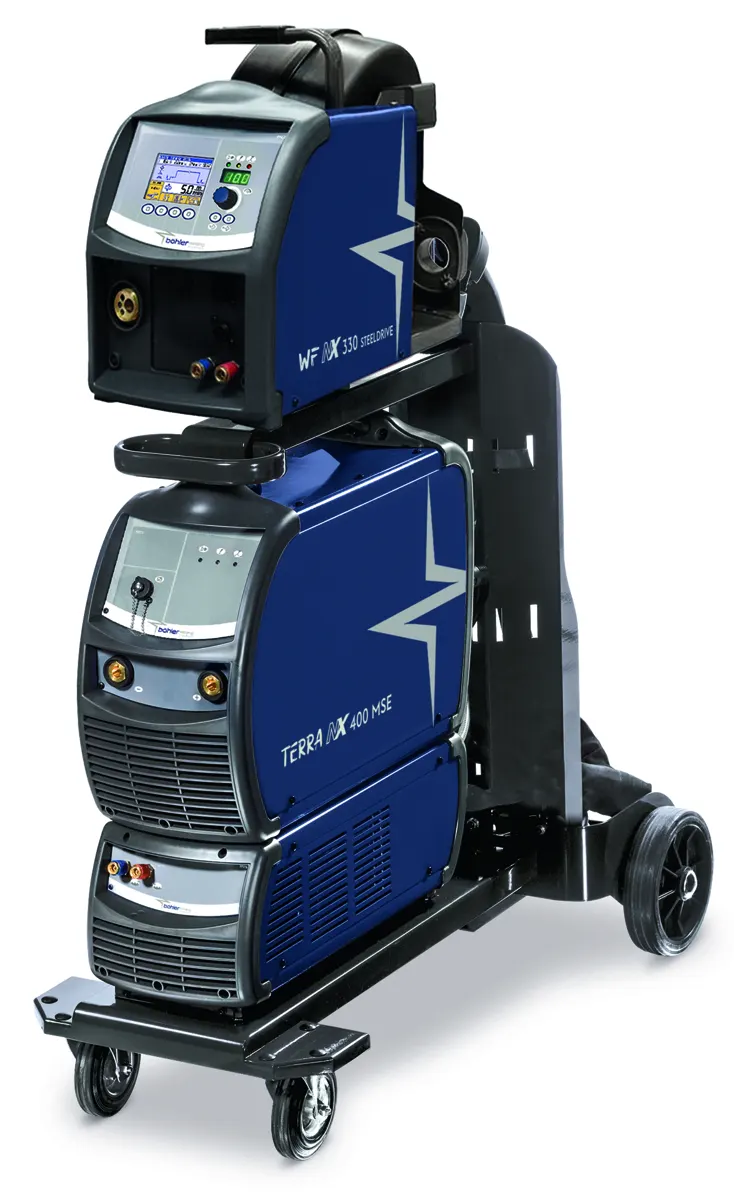

Skład zestawu
- Źródło Böhler Welding TERRA NX 400 MSE (55.13.009) - źródło MIG/MAG 400 A z osobnym podajnikiem, 3×400 V, panel na podajniku WF NX 330

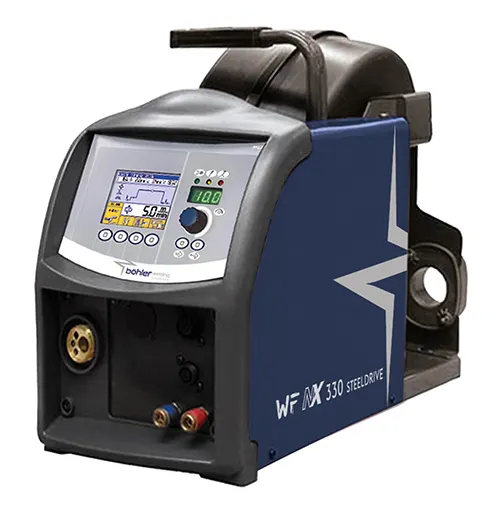

- Podajnik drutu WF NX 330 Smart (71.01.077) - SL 4R-2T (4 rolki, 2 napędzane), 90 W, 0,5-22 m/min, szpule Ø 200/300 mm
- Wiązka pośrednia chłodzona cieczą 70 mm² - 4 m (71.06.327) - połączenie źródło-podajnik

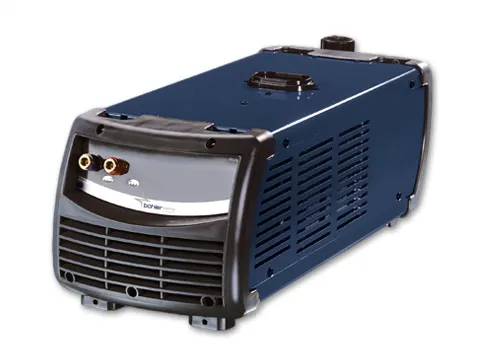

- Chłodnica WU 230 (71.03.071) - 1,0 kW, zbiornik 3,0 l, zasilanie 1×400 V AC
- Wózek transportowy GT 400 WF (71.03.078) - 1000x580x960 mm, miejsce na butlę gazową
- Uchwyt spawalniczy MIG/MAG MT 440 W 4 m (81.05.72826) - chłodzony cieczą, 450 A przy 100% (Ar/CO2) / 500 A przy 100% (CO2), druty 0,8-1,6 mm
- Kabel masowy 70 mm² - 4 m (71.05.014) - z zaciskiem masowym
Zestaw jest kompletowany, uruchamiany i testowany przed wysyłką.
Co wyróżnia ten model
Konwencjonalne źródło MIG/MAG 400 A (400 A przy 50%) o masie 22,5 kg z podajnikiem WF NX 330 Smart: ArcDrive i 18 programów synergicznych, prosty panel. Najtańszy zestaw 400 A z osobnym podajnikiem, dla stali w warsztacie i na produkcji, gdzie wystarczy synergia bez JOB i RapiDeep.
Dane techniczne
| Metoda spawania | MIG/MAG, MMA, TIG DC Lift |
|---|---|
| Prąd maksymalny | 400 A |
| Zakres regulacji prądu | 3-400 A |
| Cykl pracy | przy 40°C: 50% - 400 A, 60% - 360 A, 100% - 340 A | przy 25°C: 80% - 400 A, 100% - 360 A |
| Zasilanie | 3 x 400 V ±15% |
| Chłodzenie | cieczą |
| Średnice drutu | drut pełny (stal): 1,0-1,2 mm (opz 0,6-1,6); drut proszkowy: 0,9-1,6 mm; drut aluminiowy: 0,8-1,6 mm |
| Klasa ochrony | IP23S |
| Waga źródła | 22,5 kg |
| Wymiary źródła | 620x240x460 mm |
| Symbol katalogowy | BOH-5513009-W-SM |
| Producent | voestalpine Böhler Welding |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: MIG/MAG manualne, MIG/MAG synergiczne, procesy specjalne MIG/MAG; TIG manualne; MMA manualne, MMA synergiczne.
- Proces ArcDrive Böhler Welding: Nowy kształt fali dla stali węglowej: stabilny, reaktywny łuk także w trudnych pozycjach i mniej rozprysku do usuwania.
- 18 programów synergicznych (podajnik Smart): Wybierasz materiał, gaz i średnicę drutu, a źródło dobiera napięcie do prędkości podawania.
- Funkcje MIG: 2T/4T, regulacja dynamiki łuku, burn-back, spawanie punktowe i przerywane: Miękki start i korekta upalania drutu dają czyste zajarzenie, a punktowanie z zadanym czasem ułatwia sczepianie blach.
- MMA z synergią elektrody, Hot Start, Arc Force i Antisticking: Wybór typu elektrody ustawia dynamikę łuku, a start i odrywanie elektrody są dopracowane automatycznie.
- TIG DC Lift: Zajarzenie dotykowe bez wysokiej częstotliwości, więc bez zakłóceń elektroniki w pobliżu; pozwala robić proste spoiny TIG tym samym źródłem.

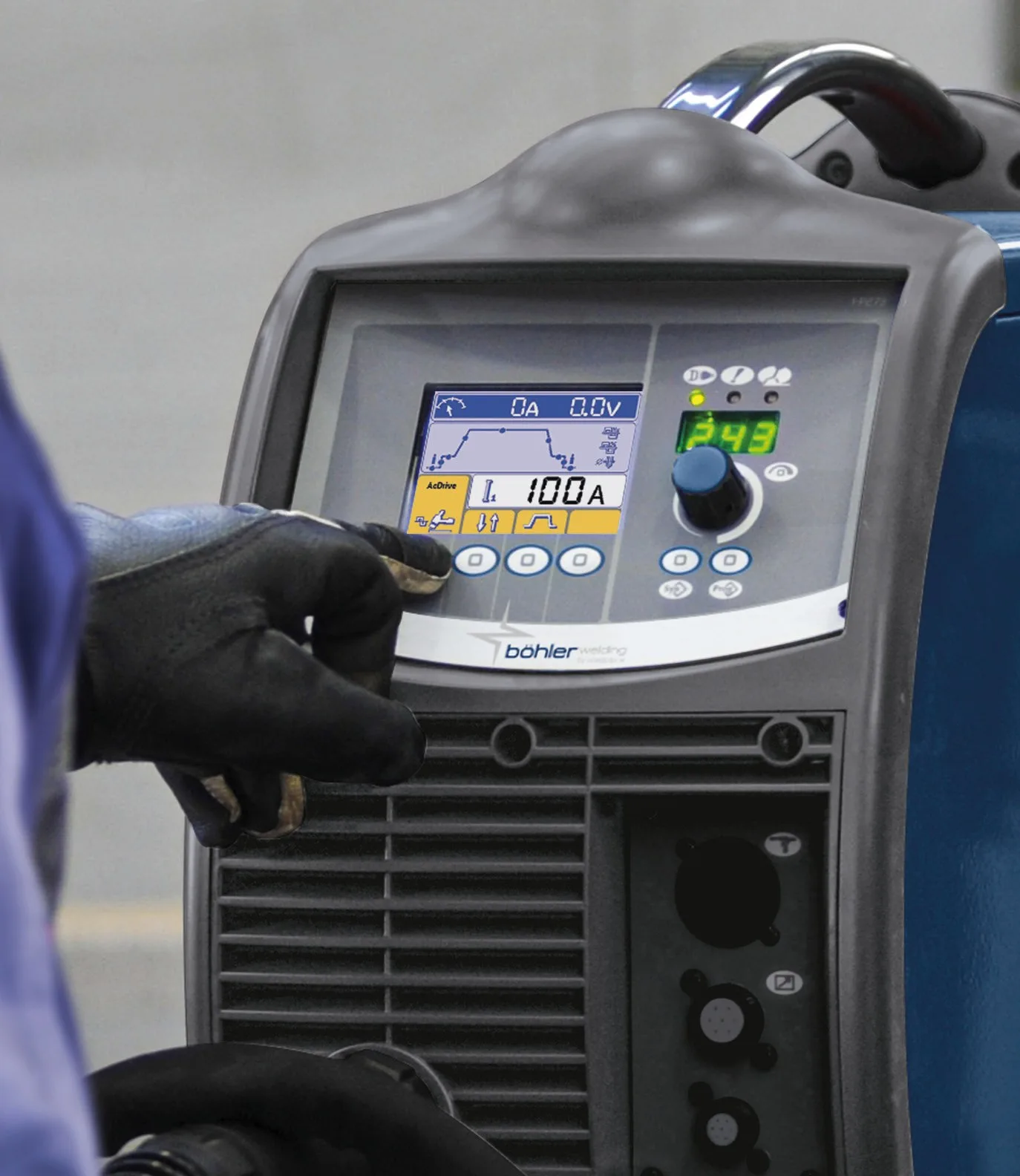

- Cyfrowy panel z zapisem ostatnich nastaw i blokadą hasłem: Prosta obsługa bez menu, a po włączeniu źródło wraca do nastaw z poprzedniej pracy.
- Uchwyt push-pull i zdalne sterowanie RC: Uchwyt push-pull prowadzi miękki drut aluminiowy, a pilot zmienia nastawy przy stanowisku.
- Podajnik WF NX 330 Smart: 4 rolki, szpula 200/300 mm, 0,5-22 m/min i 18 programów synergicznych; wersja do prostego spawania stali bez pamięci JOB.
- Zestaw wodny: wiązka 4 m, chłodnica WU 230, wózek GT 400 WF, uchwyt MT 440 W 4 m, masa 70 mm2: Chłodnica obsługuje uchwyt chłodzony cieczą na pełnym prądzie, a wózek nosi źródło, podajnik i butlę.
- Sieć weldNet / Ethernet: Kilka źródeł można spiąć w sieć, programować z komputera i zbierać dane spawania do raportów.
Do czego się nadaje
- Ciągła praca produkcyjna o dużym wolumenie spoin MIG/MAG przy prądzie do 400 A: konstrukcje lekkie i ciężkie, budowa statków, zakłady przemysłowe
- TIG DC metodą Lift oraz MMA na tym samym źródle, bez przezbrajania
- Stanowiska, na których podajnik drutu ma stać bliżej detalu niż źródło zasilania (dłuższa wiązka kabli)
- Warsztaty mechaniczne z powtarzalną, wysokowydajną produkcją spawalniczą
Co dostajesz poza urządzeniem
- Dobór urządzenia pod materiał, grubość i wydajność, jeszcze przed zakupem
- Gwarancja producenta po rejestracji w ciągu 30 dni od faktury: 3 lata na źródło, podajnik WF, chłodnicę WU i wózek GT oraz 5 lat na transformatory mocy, dławiki wyjściowe i prostowniki wtórne; do tego certyfikat kalibracji fabrycznej wg EN 60974-1
- Rejestracja gwarancji u producenta w dniu dostawy, robimy to za Ciebie
- Pierwszy rok pakietu obsługi Spawlab gratis. To on utrzymuje rozszerzoną gwarancję
- Szkolenie z obsługi u Ciebie oraz film instruktażowy, do którego wracasz przy każdym nowym pracowniku, bez limitu czasu
- Serwis, części zamienne i naprawy w Polsce, Krotoszyn
- Dostawa na palecie 300 zł netto za maszynę; od sześciu sztuk stawka wstępna 1000 zł netto
- Po gwarancji: pakiet serwisowy z przeglądami i maszyną zastępczą
