Opis

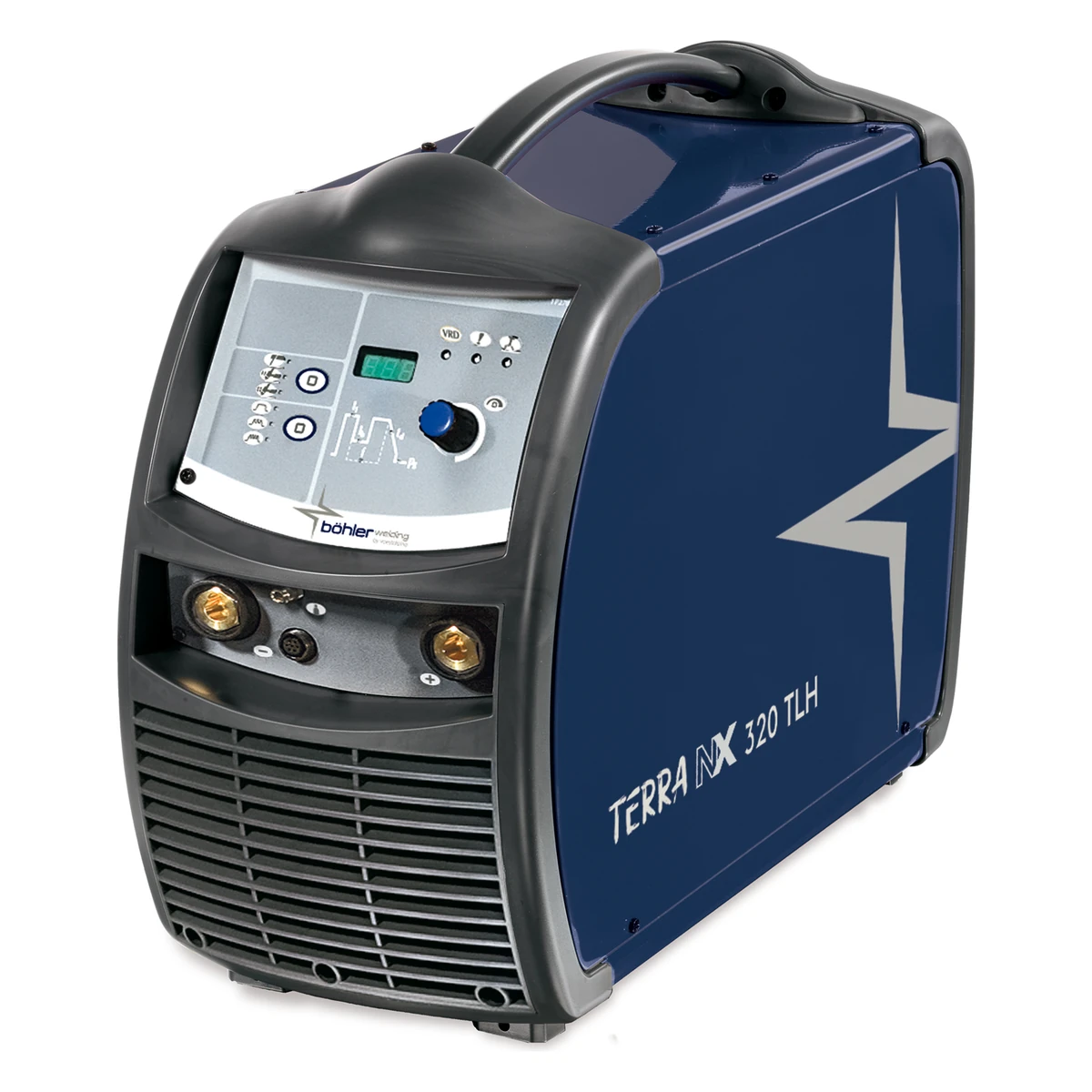

Böhler TERRA NX 320 TLH to trójfazowe źródło inwertorowe do spawania metodą TIG DC oraz elektrodą otuloną MMA, z prądem maksymalnym 320 A i zakresem regulacji od 3 A. W rodzinie TERRA NX to wersja czysto tigowa: nie ma trybu MIG/MAG, w jaki wyposażone są modele SMC, PMC, PME i MSE tej samej platformy. Łuk TIG można zajarzyć wysoką częstotliwością (HF) lub metodą Lift, a wbudowany VRD obniża napięcie jałowe na uchwycie, gdy urządzenie nie spawa. Model pośredni w trójce 270/320/400 TLH: wyższy prąd i dłuższy cykl pracy niż 270 TLH, w tej samej obudowie co mocniejszy 400 TLH. To egzemplarz w wersji gazowej, z uchwytem chłodzonym powietrzem, o masie 20.5 kg i wymiarach 620x240x460 mm.
Skład zestawu
- Źródło Böhler Welding TERRA NX 320 TLH (55.17.011) - spawarka TIG DC HF/Lift 320 A, 3×400 V, panel LED, DC Pulse / Fast Pulse
- Wózek transportowy GT 400 (71.03.079) - 1000x580x880 mm, miejsce na butlę gazową
- Uchwyt spawalniczy TIG ST 2200 U/D 4 m (81.32.158) - chłodzony gazem, 180 A przy 35% (DC) / 125 A przy 35% (AC), elektrody 0,5-4,0 mm
- Kabel masowy 50 mm² - 4 m (71.05.013) - z zaciskiem masowym
Zestaw jest kompletowany, uruchamiany i testowany przed wysyłką.
Co wyróżnia ten model
Trójfazowy TIG DC 320 A (320 A przy 60%) w wersji gazowej z uchwytem ST 2200 U/D i wózkiem GT 400. Dla warsztatu, który ma zapas prądu w źródle, ale spawa krótsze spoiny do 180 A; przy pracy ciągłej na wyższym prądzie potrzebny jest zestaw wodny.
Dane techniczne
| Metoda spawania | TIG DC (zajarzenie HF lub Lift), MMA |
|---|---|
| Prąd maksymalny | 320 A |
| Zakres regulacji prądu | 3-320 A |
| Cykl pracy | przy 40°C: 60% - 320 A, 100% - 280 A | przy 25°C: 70% - 320 A, 100% - 290 A |
| Zasilanie | 3 x 400 V ±15% |
| Chłodzenie | gazowe (uchwyt chłodzony powietrzem) |
| Klasa ochrony | IP23S |
| Waga źródła | 20,5 kg |
| Wymiary źródła | 620x240x460 mm |
| Symbol katalogowy | BOH-5517011-G |
| Producent | voestalpine Böhler Welding |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: TIG manualne, TIG pulsacyjne, sczepianie TIG; MMA manualne, MMA synergiczne.
- 4 procesy własne TIG DC: DcDrive, DcPulse, FastPulse, EasyArc: DcDrive to cichy, precyzyjny łuk z pewnym zajarzeniem, DcPulse ogranicza naprężenia cieplne, a FastPulse (20-2500 Hz) maksymalnie skupia łuk i według producenta podnosi prędkość spawania o 65-90%.
- Zajarzenie HF lub Lift: HF zapala łuk bez dotykania materiału, Lift przydaje się przy elektronice wrażliwej na zakłócenia.
- Easy Joining i spawanie punktowe TIG: Easy Joining daje zajarzenie z pulsem i automatyczny powrót do nastaw po zadanym czasie, co przyspiesza sczepianie; punktowanie ma powtarzalny czas łuku.
- Bilevel, puls i szybki puls do 2500 Hz, pulse slope: Dwa poziomy prądu przełączane spustem uchwytu, a puls i szybki puls ograniczają dopływ ciepła na cienkich blachach i skupiają łuk.
- MMA z synergią elektrody, Hot Start, Arc Force i Antisticking: Wybór typu elektrody ustawia dynamikę łuku, a start i odrywanie elektrody są dopracowane automatycznie.
- VRD (Voltage Reduction Device): Obniża napięcie biegu jałowego, co pozwala spawać w miejscach o podwyższonym zagrożeniu porażeniem, np. w zbiornikach i na budowie.
- Cyfrowy panel LED z zapisem ostatnich nastaw: Proste sterowanie z odczytem prądu i napięcia; po włączeniu źródło wraca do nastaw z poprzedniej pracy.
- Platforma inwertorowa Three-Level: Opatentowany inwerter trójpoziomowy daje kompaktową i lekką obudowę przy pełnej mocy i szybkim sterowaniu łukiem.
- Uchwyty U/D i zdalne sterowanie RC: Prąd zmienia się z rękojeści uchwytu lub pilotem, bez podchodzenia do źródła.
- Zestaw gazowy: wózek GT 400, uchwyt ST 2200 U/D 4 m chłodzony powietrzem, masa 50 mm2: Bez chłodnicy: mniej masy i serwisu, uchwyt ST 2200 pracuje do 180 A przy 35%.
Do czego się nadaje
- Spawanie TIG DC stali nierdzewnej i węglowej tam, gdzie wymagana jest czysta, estetyczna spoina bez rozprysku, przy prądzie do 320 A
- Prace warsztatowe i serwisowe łączone z elektrodą otuloną (MMA) na tym samym źródle
- Zajarzanie bezdotykowe (HF) przy detalach wrażliwych na zarysowania lub metodą Lift, gdy HF jest niepożądane (np. blisko elektroniki)
- Zastosowania, w których spoina podlega odbiorowi jakościowemu: konstrukcje, prefabrykacja, aparatura
Co dostajesz poza urządzeniem
- Dobór urządzenia pod materiał, grubość i wydajność, jeszcze przed zakupem
- Gwarancja producenta po rejestracji w ciągu 30 dni od faktury: 3 lata na źródło, podajnik WF, chłodnicę WU i wózek GT oraz 5 lat na transformatory mocy, dławiki wyjściowe i prostowniki wtórne; do tego certyfikat kalibracji fabrycznej wg EN 60974-1
- Rejestracja gwarancji u producenta w dniu dostawy, robimy to za Ciebie
- Pierwszy rok pakietu obsługi Spawlab gratis. To on utrzymuje rozszerzoną gwarancję
- Szkolenie z obsługi u Ciebie oraz film instruktażowy, do którego wracasz przy każdym nowym pracowniku, bez limitu czasu
- Serwis, części zamienne i naprawy w Polsce, Krotoszyn
- Dostawa na palecie 300 zł netto za maszynę; od sześciu sztuk stawka wstępna 1000 zł netto
- Po gwarancji: pakiet serwisowy z przeglądami; urządzenie zastępcze w pakiecie Produkcyjnym
