Opis

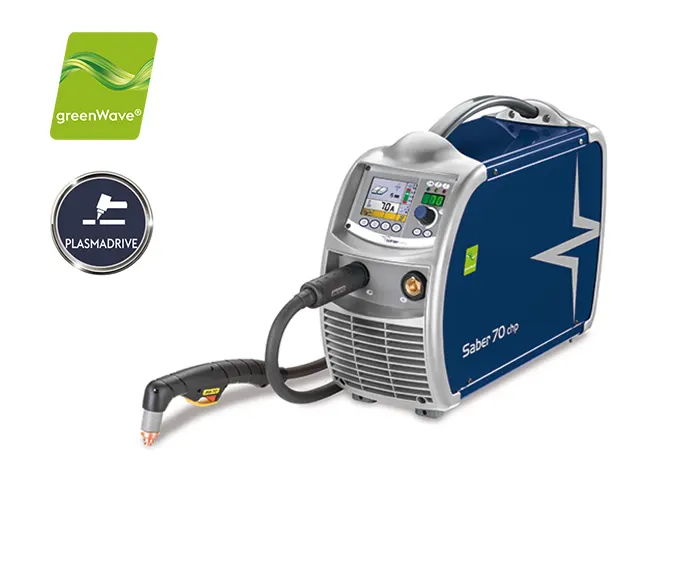

Böhler SABER 70 CHP to trójfazowa przecinarka plazmowa oparta na technologii inwertorowej, z zakresem prądu cięcia 20-70 A. Tnie i żłobi plazmowo stale węglowe, aluminiowane i ocynkowane, stale nierdzewne, żeliwo, aluminium oraz miedź i jej stopy. Wg karty producenta rozdziela materiał do 35 mm, tnie maksymalnie 28 mm (zalecane 20 mm) i przebija 15 mm. Jest kompaktowa (18.6 kg) i prosta w obsłudze, a producent poleca ją do prac utrzymania ruchu, na budowie i w warsztacie. Ten wariant (56.01.010) to zestaw z palnikiem plazmowym SP 70 i przewodem masowym.

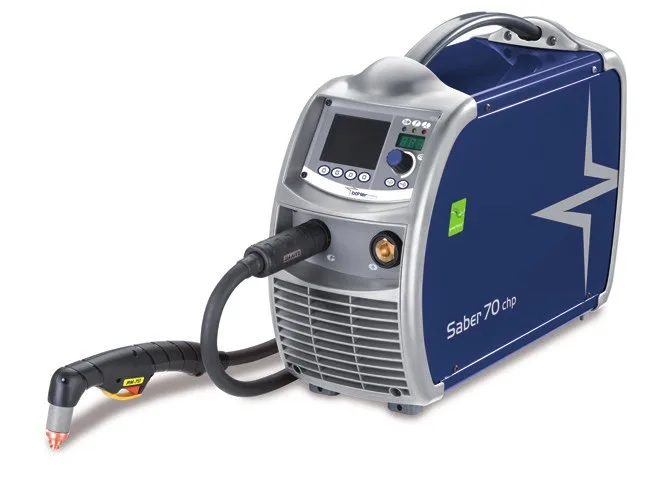

Skład zestawu
- Źródło SABER 70 CHP (3×400 V)
- Palnik plazmowy SP 70
- Przewód masowy
Zestaw jest kompletowany, uruchamiany i testowany przed wysyłką.
Co wyróżnia ten model
Jedyna przecinarka plazmowa w ofercie Böhler: 20-70 A z sieci 3×400 V, 18,6 kg, rozdzielanie do 35 mm i cięcie jakościowe do 20 mm, z palnikiem SP 70 w zestawie. Dla utrzymania ruchu, budowy i warsztatu, które chcą też żłobić plazmowo i ciąć kraty bez gaszenia łuku.
Dane techniczne
| Metoda | Cięcie plazmowe, żłobienie plazmowe |
|---|---|
| Zakres prądu cięcia | 20-70 A |
| Cykl pracy (40°C) | 50% - 70 A, 60% - 65 A, 100% - 55 A |
| Grubości cięcia | rozdzielanie: 35 mm | cięcie maksymalne: 28 mm | cięcie zalecane: 20 mm | przebijanie: 15 mm |
| Zasilanie | 3 x 400 V ±15% |
| Napięcie biegu jałowego | 252 V DC |
| Współczynnik mocy PF | 0,95 |
| Bezpiecznik zwłoczny | 16 A / 20 A |
| Zajarzenie łuku | Lift |
| Pamięć programów | 64 |
| Klasa ochrony | IP23S |
| Klasa izolacji | H |
| Przewód zasilający | 4×2,5 mm2, dł. 5 m |
| Waga źródła | 18,6 kg |
| Wymiary źródła | 570x190x400 mm |
| Symbol katalogowy | BOH-5601010 |
| Producent | voestalpine Böhler Welding |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: cięcie plazmowe ręczne, cięcie siatek i krat, żłobienie plazmowe, cięcie plazmowe z CNC i automatem.
- Proces PlasmaDrive z synergicznymi programami cięcia: Wybierasz materiał (stal, CrNi, aluminium) i grubość 1-35 mm, a źródło samo dobiera prąd i parametry cięcia.
- Zajarzenie łuku metodą Lift: Łuk pilotujący zapala się bez wysokiej częstotliwości, więc przecinarka nie zakłóca elektroniki i sterowników w pobliżu.
- Automatyczne przełączanie łuku pilotującego i tnącego: Przy cięciu siatek, krat i blach perforowanych łuk nie gaśnie nad otworami, tylko wraca do łuku pilotującego i podejmuje cięcie.
- Żłobienie plazmowe (tryb 2-takt żłobienie): Usuwanie wadliwych spoin i przygotowanie rowków tym samym palnikiem SP 70, bez zmiany źródła.
- Tryby 2-takt i 4-takt, osobny start od nawierconego otworu: 4-takt trzyma łuk przy długich cięciach bez trzymania spustu, a tryb startu z otworu chroni dyszę przy przebijaniu.
- Automatyczna faza kończenia cięcia: Źródło samo wygasza łuk po zejściu z materiału, więc krawędź jest czysta i nie ma wypalonych końcówek.
- Kolorowy wyświetlacz LCD z odczytem ciśnienia powietrza: Parametry cięcia i ciśnienie sprężonego powietrza widać na jednym ekranie; alarm braku gazu i zabezpieczenie nasadki palnika chronią palnik.
- Pamięć 64 programów użytkownika: Powtarzalne nastawy dla typowych grubości i materiałów wywołuje się jednym ruchem.
- Standardowy interfejs I/O robota i parametr prędkości automatu: Przecinarkę można zabudować przy stole CNC lub na ramieniu robota; producent przewiduje odczyt prędkości ruchu automatu.
- Inwerter greenWave z PFC, CANBUS i aktualizacją oprogramowania: Współczynnik mocy 0,95 i sprawność 89% przy zasilaniu 3×400 V; sieć Ethernet pozwala nadzorować kilka urządzeń.
Do czego się nadaje
- Cięcie plazmowe stali węglowych, nierdzewnych, ocynkowanych i aluminiowanych, żeliwa, aluminium oraz miedzi i jej stopów
- Rozdzielanie materiału do 35 mm i cięcie jakościowe do 20 mm wg karty producenta
- Utrzymanie ruchu, prace na budowie i w warsztacie
- Żłobienie plazmowe przy naprawach spoin i przygotowaniu złączy
Co dostajesz poza urządzeniem
- Dobór urządzenia pod materiał, grubość i wydajność, jeszcze przed zakupem
- Gwarancja producenta po rejestracji w ciągu 30 dni od faktury: 3 lata na źródło, podajnik WF, chłodnicę WU i wózek GT oraz 5 lat na transformatory mocy, dławiki wyjściowe i prostowniki wtórne; do tego certyfikat kalibracji fabrycznej wg EN 60974-1
- Rejestracja gwarancji u producenta w dniu dostawy, robimy to za Ciebie
- Pierwszy rok pakietu obsługi Spawlab gratis. To on utrzymuje rozszerzoną gwarancję
- Szkolenie z obsługi u Ciebie oraz film instruktażowy, do którego wracasz przy każdym nowym pracowniku, bez limitu czasu
- Serwis, części zamienne i naprawy w Polsce, Krotoszyn
- Dostawa kurierem 30 zł netto za paczkę (maszyna do 30 kg)
- Po gwarancji: pakiet serwisowy z przeglądami; urządzenie zastępcze w pakiecie Produkcyjnym
