Opis

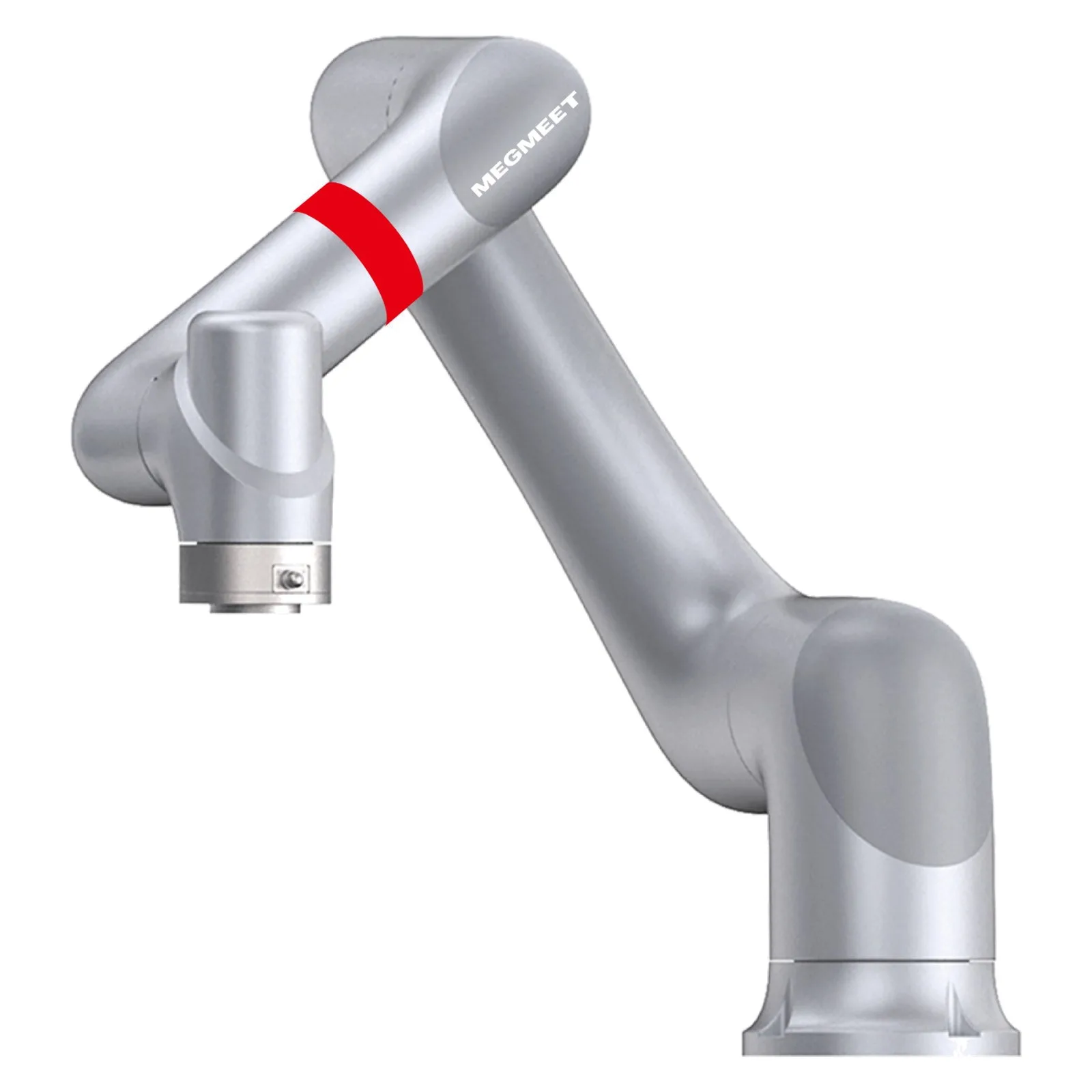

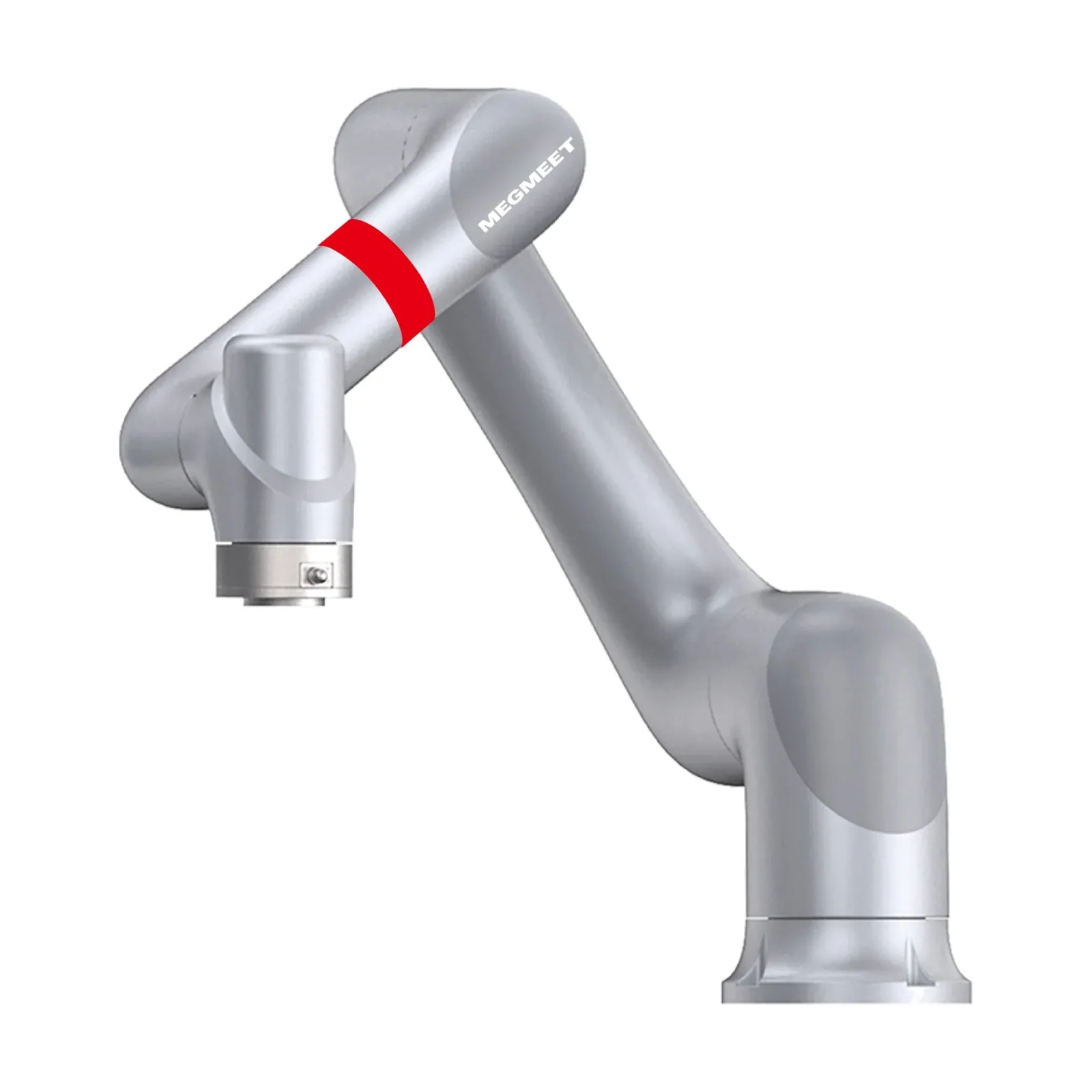

MEGMEET Aura-12 to najmocniejsze ramię w rodzinie cobotów spawalniczych Aura (3, 5, 7 i 12 kg), zbudowane na technologii OptiMotion2 z algorytmami tłumienia drgań. Wbudowane czujniki siły na każdej osi umożliwiają programowanie metodą prowadzenia ramienia ręką, a klasa szczelności IP67 pozwala pracować w środowisku z pyłem i zachlapaniami typowym dla spawalni ciężkich konstrukcji.
Maksymalny promień roboczy w serii Aura sięga 1434 mm, a dokładność bezwzględna poniżej 0,3 mm i dokładność toru poniżej 0,4 mm zapewniają powtarzalność spoiny mimo wyższego udźwigu. Niezależny sterownik bezpieczeństwa z certyfikatem SIL3 i ponad 21 certyfikatami bezpieczeństwa funkcjonalnego pozwalają stosować ramię przy budowie statków, konstrukcji stalowych i produkcji elementów energetyki wiatrowej. Ramię współpracuje wyłącznie ze źródłami MEGMEET (w zestawie: Megwave 500 SPR z komunikacją EtherCAT), co ogranicza wybór źródła, ale elementy zestawu są zestrojone fabrycznie: ramię, szafa Aura Cab, panel uczenia i źródło rozmawiają ze sobą bez konfiguracji komunikacji u Ciebie. Uruchomienie samego zestawu i szkolenie operatora prowadzimy my. Ocena ryzyka stanowiska i odbiór aplikacji to osobny zakres, poza ceną zestawu.
Co wyróżnia ten model
Aura-12 to najmocniejsze ramię serii (udźwig 12 kg), IP67 i SIL3, wskazywane przez producenta do stoczni, konstrukcji stalowych i energetyki wiatrowej. Dla największych detali i najcięższego osprzętu.
Dane techniczne
| Typ stanowiska | stanowisko cobotowe do spawania (cobot spawalniczy) |
|---|---|
| Metoda | Wieloprocesowe (źródło Megwave 500 SPR) |
| Cykl pracy | 500 A przy 100% |
| Chłodzenie | Cieczą |
| Udźwig | 12 kg (wg oznaczenia modelu, w rodzinie Aura-3/5/7/12 o udźwigach od 3 do 12 kg) |
| Zasięg roboczy | do 1434 mm (maksymalny promień roboczy w serii Aura) |
| Dokładność | dokładność bezwzględna < 0.3 mm, dokładność toru < 0.4 mm |
| IP | IP67 |
| Zasilanie stanowiska | źródło Megwave 500 SPR: 3-fazowe 380 V z tolerancją 25%, 40-70 Hz, moc przyłączeniowa 23,3 kVA (21,4 kW) wg specyfikacji MEGMEET rodziny Megwave S (wydanie 09.2024). Ta liczba dotyczy samego źródła. Poboru szafy Aura Cab, ramienia i chłodnicy AnyCool-66 producent nie podaje w dokumentach, więc obwody i zabezpieczenia całego stanowiska liczymy w ofercie i potwierdzamy przed zamówieniem. |
| Sprężone powietrze | nie podano w dokumentach producenta dla tego stanowiska; jeśli Twoja aplikacja wymaga przedmuchu albo czyszczenia dyszy, zapisujemy wymaganie w ofercie |
| Gaz osłonowy | gaz z butli albo z instalacji po Twojej stronie, do MIG/MAG stali węglowej i nierdzewnej. Producent nie podaje w dokumentach wymaganego ciśnienia ani przepływu dla stanowiska; ustalamy je na próbie na Twoim detalu. |
| Miejsce na stanowisko | zasięg roboczy ramion rodziny Aura do 1434 mm; samo źródło Megwave 500 SPR ma 647 x 291 x 572 mm i 37 kg wg specyfikacji MEGMEET rodziny Megwave S (wydanie 09.2024). Wymiarów szafy Aura Cab, wózka i podstawy magnetycznej producent nie podaje w dokumentach; miejsce mierzymy u Ciebie przed zamówieniem. |
| Symbol katalogowy | MEG-AURA12COBOTWEL |
| Producent | MEGMEET |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: MIG/MAG (źródło Megwave 500 SPR): manualne, synergiczne, pulsacyjne, procesy specjalne.
- OptiMotion2: dokładność bezwzględna lepsza niż 0,3 mm, dokładność toru lepsza niż 0,4 mm: Ta sama spoina w każdej sztuce, bez odchyłek widocznych gołym okiem.
- Algorytmy tłumienia drgań przy małych prędkościach: Stabilne prowadzenie uchwytu przy prędkościach spawania, bez falowania lica.
- Drag-to-teach z czujnikami siły w każdej osi: Operator prowadzi ramię ręką po złączu i zapisuje punkty, bez programisty robotów.
- Wykrywanie kolizji z czujników momentu w przegubach: Ramię zatrzymuje się po kontakcie z operatorem lub detalem. Praca bez klatki jest możliwa po ocenie ryzyka; ocena ryzyka i odbiór aplikacji to osobny zakres, poza ceną zestawu.
- Niezależny sterownik bezpieczeństwa SIL3, ponad 21 certyfikatów bezpieczeństwa funkcjonalnego: Łatwiejsza ocena ryzyka i odbiór stanowiska w zakładzie z audytami BHP.
- Ramię w klasie IP67: Pył, odpryski i zachlapania w spawalni ciężkich konstrukcji nie zatrzymują pracy.
- Źródło Megwave 500 SPR (LCD, EtherCAT): LSA, DC, puls standardowy, szybki puls QPT, drut proszkowy; stal węglowa i nierdzewna: Niskorozpryskowy łuk i puls z 500 A przy 100% cyklu, bez programów aluminium (te ma wariant ST).
- Uchwyt robotyczny 500 A chłodzony wodą (3 m, cykl 100%) i chłodnica AnyCool-66: Cała zmiana pod pełnym prądem bez przegrzewania uchwytu.
- Uchwyt kolaboracyjny w wersji standardowej i joystickowej, panel uczenia: Szybkie uczenie toru i korekty punktów przy detalu.
- Seria Aura: udźwig 3-12 kg, zasięg roboczy do 1434 mm: Dobór ramienia do masy uchwytu i wielkości detalu w obrębie jednej rodziny.
Do czego się nadaje
- Spawanie ciężkich konstrukcji stalowych, gdzie potrzebny jest udźwig do 12 kg
- Budowa statków i produkcja elementów energetyki wiatrowej
- Powtarzalne spoiny w krótkich i średnich seriach, w środowisku z pyłem i zachlapaniami
- Zakłady, gdzie wymagany jest wyższy poziom bezpieczeństwa funkcjonalnego stanowiska
Zakres zestawu, uruchomienie i odbiór aplikacji
Ten sam podział opisujemy w poradniku Ile kosztuje cobot spawalniczy.
- W zestawie: ramię Aura-12, szafa sterownicza Aura Cab, panel uczenia, źródło Megwave 500 SPR, podajnik drutu, chłodnica i wózek, zgodnie z opisem tej karty.
- Co uruchamiamy my: montaż stanowiska, uruchomienie źródła i cobota, sprawdzenie ruchu ramienia, szkolenie operatora z panelu uczenia.
- Co uzgadniamy i wykonujemy przed pracą: ocena ryzyka całego stanowiska, program spawania dla Twojego detalu, próby na detalu, odbiór aplikacji oraz zabezpieczenia wynikające z oceny, na przykład osłony przed łukiem. Ten zakres nie wchodzi w cenę zestawu; w ofercie zapisujemy, którą część bierzemy na siebie.
- Co obejmuje odbiór aplikacji: program uzgodniony na Twoim detalu, spoina wykonana na stanowisku i sprawdzona wzrokowo, zmierzony czas cyklu na sztukę oraz nastawy zapisane w panelu uczenia. Kryteria odbioru i liczbę sztuk próbnych spisujemy w ofercie przed zamówieniem.
- Czego wymaga próba na Twoim detalu: detale w docelowym materiale i grubości, przygotowane tak jak w produkcji, przyrząd ustalający pozycję detalu, wskazanie miejsca spoiny i wymaganej klasy jakości oraz ten sam gaz osłonowy i drut, których używasz na produkcji. Bez przyrządu i powtarzalnego ustawienia detalu próba nie powie nic o powtarzalności w serii.
Co dostajesz poza urządzeniem
- Dobór urządzenia pod materiał, grubość i wydajność, jeszcze przed zakupem
- 24 miesiące gwarancji producenta
- Pierwszy rok pakietu obsługi Spawlab gratis
- Szkolenie z obsługi u Ciebie oraz film instruktażowy, do którego wracasz przy każdym nowym pracowniku, bez limitu czasu
- Serwis, części zamienne i naprawy w Polsce, Krotoszyn
- Dostawa na palecie 300 zł netto za maszynę; od szóstej maszyny transport wyceniamy osobno, orientacyjnie od 1000 zł netto
- Po gwarancji: pakiet serwisowy z przeglądami; urządzenie zastępcze w pakiecie Produkcyjnym
