Opis

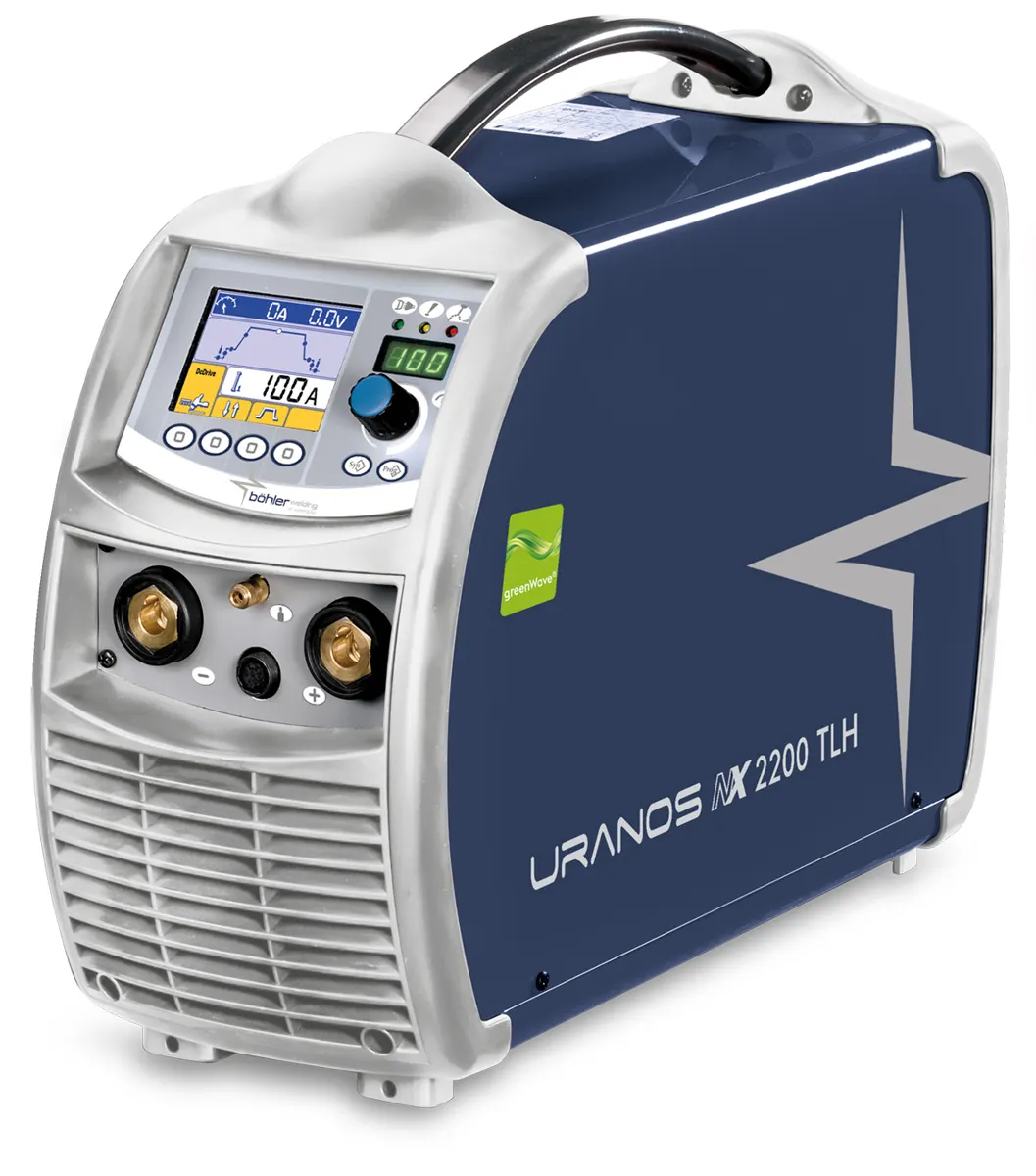

Böhler URANOS NX 2200 TLH to jednofazowe źródło inwertorowe do spawania metodą TIG DC oraz elektrodą otuloną MMA, z prądem maksymalnym 220 A. W odróżnieniu od TERRA NX TLH, które są zasilane trójfazowo, ten model pracuje z sieci 1×230/115 V, więc można go podłączyć w miejscach bez zasilania trójfazowego. Podobnie jak TERRA NX TLH nie ma trybu MIG/MAG, ale też nie ma prądu przemiennego AC, w jaki wyposażone są URANOS NX AC/DC do aluminium: to wersja czysto DC, do stali nierdzewnej, węglowej i stopowej. Zajarzenie łuku HF lub Lift, waga 23.7 kg, wymiary 620x270x460 mm. Egzemplarz w wersji gazowej, z uchwytem chłodzonym powietrzem.
Skład zestawu
- Źródło Böhler Welding URANOS NX 2200 TLH (55.07.050) - spawarka TIG DC HF/Lift 220 A, 1×230/115 V, LCD 3,5", DC Pulse / Fast Pulse
- Uchwyt spawalniczy TIG ST 2200 U/D 4 m (81.32.158) - chłodzony gazem, 180 A przy 35% (DC) / 125 A przy 35% (AC), elektrody 0,5-4,0 mm
- Kabel masowy 35 mm² - 4 m (71.05.012) - z zaciskiem masowym
Zestaw jest kompletowany, uruchamiany i testowany przed wysyłką.
Co wyróżnia ten model
Jednofazowy TIG DC HF 3-220 A (220 A przy 35%, 165 A przy 100%) z panelem LCD, 240 zadaniami JOB, 4 procesami TIG (z FastPulse) i uchwytem ST 2200 U/D. Wobec CORE 210 TIG daje cykl pracy 165 A przy 100%, szybki puls 2500 Hz i sieć weldNet; dla nierdzewki i prac precyzyjnych z gniazda 230 V.
Dane techniczne
| Metoda spawania | TIG DC (zajarzenie HF lub Lift), MMA |
|---|---|
| Prąd maksymalny | 220 A |
| Zakres regulacji prądu | 3-220 A |
| Cykl pracy | przy 40°C: 35% - 220 A, 60% - 190 A, 100% - 165 A | przy 25°C: 80% - 220 A, 100% - 210 A |
| Zasilanie | 1 x 230/115 V ±15% |
| Prąd pobierany I1max | 25,4 A (MMA) i 22,5 A (TIG) przy 230 V oraz 28,8 A (MMA) i 29,7 A (TIG) przy 115 V wg instrukcji obsługi URANOS NX 2200 TLH (REV D) str. 39 |
| Prąd pobierany I1eff | 16,1 A (MMA) i 13,3 A (TIG) przy 230 V oraz 22,4 A (MMA) i 17,6 A (TIG) przy 115 V wg instrukcji obsługi URANOS NX 2200 TLH (REV D) str. 39 |
| Zabezpieczenie zwłoczne | 16 A przy 230 V i 20 A przy 115 V wg karty danych URANOS NX 2200 TLH (EN 00) |
| Moc przyłączeniowa | 5,7 kVA (MMA) i 4,8 kVA (TIG) przy 230 V oraz 3,2 kVA (MMA) i 3,1 kVA (TIG) przy 115 V wg instrukcji obsługi URANOS NX 2200 TLH (REV D) str. 39 |
| Chłodzenie | gazowe (uchwyt chłodzony powietrzem) |
| Klasa ochrony | IP23S |
| Waga źródła | 14,3 kg wg karty danych URANOS NX 2200 TLH (EN 00) i instrukcji obsługi (REV D) |
| Wymiary źródła | 500 x 190 x 400 mm (długość x głębokość x wysokość) wg karty danych URANOS NX 2200 TLH (EN 00) i instrukcji obsługi (REV D) |
| Symbol katalogowy | BOH-5507050-G |
| Producent | voestalpine Böhler Welding |
| Stan | fabrycznie nowe |
Procesy i funkcje: co dają w praktyce
Procesy: TIG manualne, TIG pulsacyjne, sczepianie TIG; MMA manualne, MMA synergiczne.
- 4 procesy własne TIG DC: DcDrive, DcPulse, FastPulse, EasyArc: DcDrive to cichy, precyzyjny łuk z pewnym zajarzeniem, DcPulse ogranicza naprężenia cieplne, a FastPulse (20-2500 Hz) maksymalnie skupia łuk i według producenta podnosi prędkość spawania o 65-90%.
- Zajarzenie HF lub Lift: HF zapala łuk bez dotykania materiału, Lift przydaje się przy elektronice wrażliwej na zakłócenia.
- Easy Joining i spawanie punktowe TIG: Easy Joining daje zajarzenie z pulsem i automatyczny powrót do nastaw po zadanym czasie, co przyspiesza sczepianie; punktowanie ma powtarzalny czas łuku.
- Bilevel, puls i szybki puls do 2500 Hz, pulse slope: Dwa poziomy prądu przełączane spustem uchwytu, a puls i szybki puls ograniczają dopływ ciepła na cienkich blachach i skupiają łuk.
- MMA z synergią elektrody, Hot Start, Arc Force i Antisticking: Wybór typu elektrody ustawia dynamikę łuku, a start i odrywanie elektrody są dopracowane automatycznie.

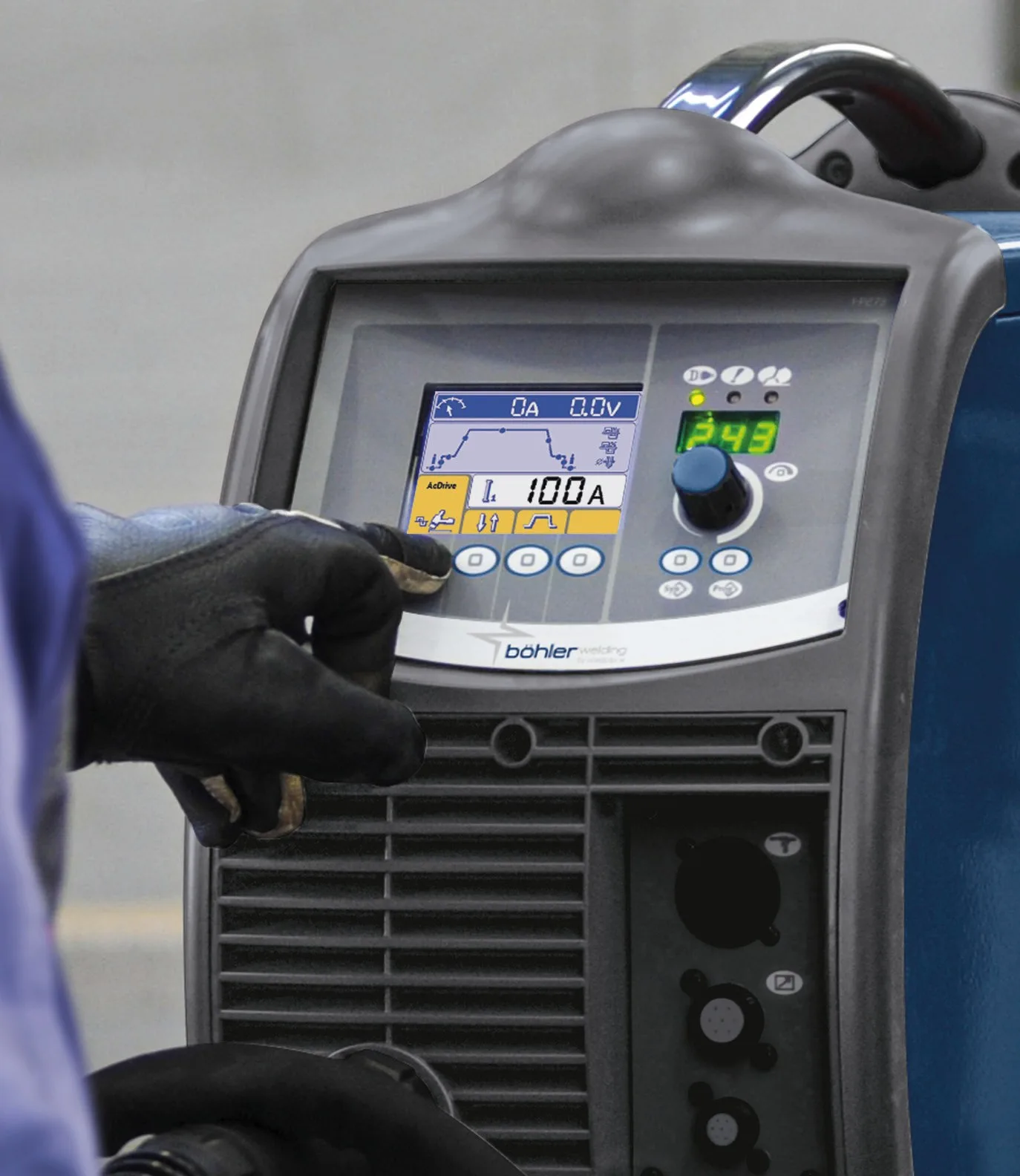

- Kolorowy panel LCD 3,5 cala: Parametry, krzywa synergiczna i odczyty prądu oraz napięcia są na jednym ekranie, a nastawy zmienia się pokrętłem bez zagłębiania się w menu.
- Pamięć 240 zadań JOB z opisem: Nastawy pod konkretną spoinę zapisuje się z nazwą i wywołuje jednym przyciskiem, co daje powtarzalność między zmianami.
- Limity ochronne i ostrzegawcze (set-up 801): Źródło pilnuje zadanych granic prądu i napięcia i ostrzega lub blokuje spawanie, gdy nastawy wyjdą poza WPS.
- Uchwyty U/D i DigiTig, zdalne sterowanie RC: Prąd i program zmienia się z rękojeści uchwytu lub pilotem, bez podchodzenia do źródła.
- Inwerter greenWave z PFC (zasilanie 1×230 V): Współczynnik mocy 0,99 i zgodność z EN 61000-3-12 pozwalają wykorzystać pełną moc z jednofazowego gniazda i zabezpieczają przed niestabilną siecią.
Do czego się nadaje
- Spawanie TIG DC stali nierdzewnej i węglowej w warsztacie lub na budowie bez dostępu do zasilania trójfazowego
- Precyzyjne, czyste spoiny wymagane przy elementach ze stali nierdzewnej
- Prace łączone z elektrodą otuloną (MMA) na tym samym źródle
- Zastosowania, w których spoina podlega odbiorowi: konstrukcje nośne, zbiorniki, instalacje
Co dostajesz poza urządzeniem
- Dobór urządzenia pod materiał, grubość i wydajność, jeszcze przed zakupem
- Gwarancja producenta po rejestracji w ciągu 30 dni od faktury: 3 lata na źródło, podajnik WF, chłodnicę WU i wózek GT oraz 5 lat na transformatory mocy, dławiki wyjściowe i prostowniki wtórne; do tego certyfikat kalibracji fabrycznej wg EN 60974-1
- Rejestrację gwarancji u producenta robimy za Ciebie, do 30 dni od daty dokumentu zakupu
- Pierwszy rok pakietu obsługi Spawlab gratis. To on utrzymuje rozszerzoną gwarancję
- Szkolenie z obsługi u Ciebie oraz film instruktażowy, do którego wracasz przy każdym nowym pracowniku, bez limitu czasu
- Serwis, części zamienne i naprawy w Polsce, Krotoszyn
- Dostawa kurierem 30 zł netto za paczkę (maszyna do 30 kg)
- Po gwarancji: pakiet serwisowy z przeglądami; urządzenie zastępcze w pakiecie Produkcyjnym
